Où en est la recherche sur les cellules photovoltaïques en 2025

Le photovoltaïque (PV) a basculé en deux décennies du statut de niche technologique à celui de première source électrique nouvelle installée dans le monde. Selon l’Agence internationale de l’énergie (IEA) dans son rapport Renewables 2024, la capacité solaire mondiale installée a franchi 2 000 GW cumulés courant 2024, contre 40 GW en 2010. Cette trajectoire n’aurait pas été possible sans une baisse continue du coût des modules, lui-même corrélé aux progrès de la recherche sur les cellules photovoltaïques : le coût moyen d’un watt-crête silicium a chuté de plus de 90 % entre 2010 et 2024, d’après les relevés de BloombergNEF.

Cette dynamique industrielle se nourrit de la recherche fondamentale et appliquée. Les grands centres mondiaux (NREL aux États-Unis, Fraunhofer ISE en Allemagne, CEA-INES en France, AIST au Japon, CSIRO en Australie) publient chaque trimestre des avancées sur le rendement, la stabilité et la durabilité. Pour éclairer les paragraphes suivants, il est utile de comprendre trois limites physiques structurantes. La première limite, dite de Shockley-Queisser, plafonne le rendement d’une jonction p-n simple à environ 33 % sous spectre AM1.5G. La seconde, la limite thermodynamique d’une conversion photovoltaïque idéale sous spectre solaire non concentré, approche 68 %. La troisième, la limite pratique atteignable, tient compte des pertes résistives, optiques et de recombinaison. C’est en repoussant ces bornes par empilement de matériaux, nanostructuration et ingénierie des interfaces que la recherche progresse.

Pour replacer les enjeux dans leur contexte énergétique global, vous pouvez consulter la synthèse consacrée aux principes fondamentaux de la cellule solaire photovoltaïque, qui détaille le phénomène de séparation des porteurs et la physique de la jonction. L’article présent se concentre, lui, sur les tendances de recherche et les ruptures technologiques en cours.

Les records de rendement 2023-2025 : une course documentée trimestre par trimestre

Le NREL publie depuis 1976 le Best Research-Cell Efficiency Chart, référence internationale qui distingue une quarantaine de familles technologiques. Les trois dernières années ont été marquées par une multiplication des records validés par des laboratoires tiers accrédités (Fraunhofer CalLab, ISFH CalTeC, AIST).

Sur la branche silicium cristallin monojonction, la limite théorique pratique d’Auger s’établit autour de 29,4 %. En novembre 2022, le fabricant chinois LONGi avait atteint 26,81 % sur une architecture HJT (hétérojonction) en cellule de taille industrielle M6 (274 cm²), résultat certifié par l’ISFH. En 2024, le même acteur poussait l’IBC-HJT vers 27,3 % sur cellule complète, franchissant un seuil que Fraunhofer ISE anticipait plutôt pour 2026. Le silicium IBC (Interdigitated Back Contact) élimine l’ombrage métallique frontal et ramène les pertes optiques en deçà de 1 %, avec un facteur de forme supérieur à 85 %.

Sur la branche tandem pérovskite sur silicium, la trajectoire est encore plus spectaculaire. En décembre 2022, Helmholtz-Zentrum Berlin franchissait 32,5 % (cellule 1 cm²). En mai 2023, KAUST (Arabie saoudite) publiait 33,7 %. En avril 2024, LONGi annonçait 34,6 % sur une architecture wafer certifiée par le National Photovoltaic Industry Measurement and Testing Center chinois. En juin 2024, Oxford PV et Fraunhofer ISE co-signaient 26,9 % sur un module tandem commercial de 421 cm², seuil jamais atteint à cette échelle par une technologie silicium seule. Ces résultats, tous référencés sur le chart du NREL, valident la promesse industrielle du tandem.

Sur la branche multijonction III-V concentrée, la cellule à six jonctions développée par le NREL maintient depuis 2020 le record toutes catégories à 47,1 % sous concentration de 143 soleils, et 39,5 % sous un soleil. Ces cellules, basées sur des empilements arséniure de gallium, phosphure d’indium et alliages associés, restent réservées au spatial et à des démonstrateurs terrestres à concentration (CPV), mais nourrissent la recherche sur les architectures hybrides.

Les tandems pérovskite-silicium : la rupture industrielle la plus attendue

Le tandem pérovskite sur silicium consiste à empiler une cellule pérovskite à large bande interdite (typiquement 1,68 eV) au-dessus d’une cellule silicium à 1,12 eV. La cellule supérieure capte les photons bleu-vert, la cellule inférieure exploite le rouge et le proche infrarouge. Ce découpage spectral réduit considérablement les pertes par thermalisation, principale source d’inefficacité d’une cellule monojonction. Le NREL estime le plafond théorique du tandem à deux jonctions autour de 43 %, laissant encore près de huit points de marge par rapport au record actuel.

Oxford PV, spin-off de l’Université d’Oxford, a inauguré fin 2024 sa première ligne de production commerciale à Brandebourg-sur-la-Havel (Allemagne) avec une capacité annuelle initiale de 100 MW. L’entreprise cible un rendement module de 24 à 26 % commercialisé en 2025, contre 21 à 23 % pour les modules silicium premium du même format. La japonaise Panasonic, la chinoise Trinasolar et la sino-européenne Qcells ont également confirmé des feuilles de route tandem dans leurs communications 2024. Selon l’étude International Technology Roadmap for Photovoltaic (ITRPV) publiée par VDMA en mai 2024, la part de marché du tandem devrait approcher 10 % en 2030 et 35 % en 2035.

Le verrou de la stabilité pérovskite

Le principal obstacle à l’industrialisation reste la durabilité. Les pérovskites halogénées (structure ABX3 avec X = iode, brome ou chlore) se dégradent sous l’effet combiné de l’humidité, de la chaleur, de la lumière UV et de la polarisation électrique. Les standards IEC 61215 et IEC 61730, qui encadrent la fiabilité des modules, imposent une perte de puissance inférieure à 5 % après 1 000 heures de vieillissement à 85 °C et 85 % d’humidité relative. Les meilleurs prototypes 2024 tiennent cette cible, mais les industriels visent une garantie minimale de 25 ans, soit au moins 10 000 heures équivalentes.

Plusieurs stratégies progressent : ingénierie des cations (remplacement partiel du méthylammonium par du formamidinium et du césium), passivation des joints de grains par des molécules organiques (2-phényléthylammonium, phénéthylammonium iodide), architectures 2D/3D intercalées, encapsulation par oxydes ALD (Al2O3, SiO2) ou par polymères barrière. Les équipes du KAUST, du CEA-INES, du laboratoire IMEC et du NREL publient régulièrement des avancées sur ce front. En 2024, l’équipe du professeur Stefaan De Wolf (KAUST) a démontré la stabilité d’un tandem au-delà de 1 500 heures à 85 °C sans perte mesurable, un jalon majeur.

Les défis du passage à l’échelle

Le dépôt industriel de la couche pérovskite sur wafer silicium 156 × 156 mm ou M10 (182 mm) reste techniquement exigeant. Les procédés explorés incluent le slot-die coating, l’évaporation sous vide, le blade coating et l’impression par jet. La homogénéité d’épaisseur à l’échelle d’un module 2 m² conditionne directement le rendement apparent. Fraunhofer ISE évoquait en 2024 un écart-type visé inférieur à 3 % sur 99 % de la surface. L’intégration d’une couche de recombinaison transparente (typiquement ITO dopé nanométrique) entre les deux sous-cellules complique encore la microfabrication.

Silicium IBC, TOPCon, HJT : la bataille des architectures premium

Le marché mondial du module silicium reste dominé par les cellules PERC (Passivated Emitter and Rear Cell), qui représentaient encore 60 % des livraisons en 2023 selon VDMA. Leur successeur n’est toutefois plus incertain : le TOPCon (Tunnel Oxide Passivated Contact) a capté 30 % du marché en 2024 et devrait dépasser 60 % en 2026. Le rendement cellule moyen en production est passé de 23,5 % (PERC 2022) à 25,5 % (TOPCon 2024), d’après les mesures publiées par Solarzoom et recoupées par ITRPV.

L’HJT (hétérojonction silicium-silicium amorphe) et l’IBC représentent les deux segments haut de gamme. L’HJT bénéficie d’un budget thermique réduit et d’un excellent coefficient de température (-0,24 %/°C contre -0,34 %/°C pour PERC), ce qui le rend attractif pour les climats chauds. L’IBC reporte tous les contacts électriques à l’arrière, éliminant l’ombrage frontal et libérant la face avant pour une optique optimisée. SunPower (désormais Maxeon) a historiquement tenu ce segment, rejointe par LONGi, Aiko Solar et Trinasolar. En Europe, Meyer Burger produit des modules HJT dans sa ligne de Freiberg.

La France dispose, avec le CEA-INES situé au Bourget-du-Lac, d’un pôle reconnu sur ces architectures. L’institut a co-développé avec les industriels européens du consortium PEPPERONI des procédés de fabrication de cellules tandem compatibles avec les lignes existantes, dans le cadre d’un financement Horizon Europe de 14,5 millions d’euros annoncé en 2023. Voltec Solar, dans le Grand Est, a par ailleurs annoncé en 2023 l’industrialisation d’une nouvelle technologie de panneaux solaires s’appuyant sur l’hétérojonction, confirmant l’ancrage industriel français.

Couches minces, CIGS et CdTe : un segment mature en reconfiguration

Les cellules à couche mince pèsent environ 5 % du marché mondial en 2024, en baisse structurelle face à la domination du silicium. Elles conservent toutefois des niches industrielles pertinentes. First Solar, leader américain du CdTe (tellurure de cadmium), a livré 13,8 GW en 2023 et annonce une capacité de 25 GW à l’horizon 2026. Le rendement module de l’entreprise atteint 19,7 % en 2024 selon ses communications. Le CIGS (cuivre-indium-gallium-sélénium) a culminé à 23,64 % en cellule laboratoire chez Solar Frontier / AIST, mais sa transposition module reste plus délicate, autour de 18-19 %.

L’atout principal des couches minces réside dans leur flexibilité mécanique, leur faible coefficient de température et leur faible empreinte énergétique de fabrication. L’énergie nécessaire à la production d’un module CdTe se situe autour de 170 kWh/m², contre 300 à 400 kWh/m² pour un module silicium monocristallin classique, d’après les analyses de cycle de vie compilées par l’IEA-PVPS Task 12. Ces chiffres se traduisent par un temps de retour énergétique (energy payback time) de 6 à 10 mois en Europe du Sud, contre 12 à 18 mois pour le silicium. Pour une vue d’ensemble des familles de cellules commerciales et de leurs paramètres, l’article dédié aux différents types de cellules solaires photovoltaïques fournit le cadre typologique complet.

Les technologies émergentes : pérovskite, organique, quantum dots, CZTS

Au-delà du tandem et des architectures silicium avancées, la recherche explore une demi-douzaine de voies prometteuses, chacune avec ses verrous spécifiques et son horizon de déploiement.

La pérovskite simple jonction

Seule, la pérovskite vise un rendement théorique de 31 %. Le record certifié 2024 s’établit à 26,7 % (UNIST, Corée du Sud), soit un gain de 22 points en quinze ans, une courbe de progression sans équivalent dans l’histoire du photovoltaïque. Les applications visées incluent les modules légers pour toitures non portantes, les façades colorées, les intégrations mobiles et les couplages tandem avec d’autres pérovskites (tout-pérovskite). Swift Solar, Saule Technologies et Evolar ont levé cumulativement plus de 200 millions d’euros entre 2022 et 2024 pour développer ces marchés.

Le photovoltaïque organique (OPV)

Les cellules OPV s’appuient sur des polymères semi-conducteurs (PCE10, PM6, Y6) déposés en solution. Leur rendement a franchi 19,2 % en laboratoire (Université Jiao Tong de Shanghai, 2023), gain considérable par rapport aux 5 % accessibles en 2010. Leur flexibilité, leur transparence modulable et leur compatibilité avec le roll-to-roll en font des candidats pour la photovoltaïque intégrée aux bâtiments (BIPV), aux objets connectés et aux serres agrivoltaïques. Heliatek, entreprise allemande, commercialise depuis 2023 des films OPV de 40 cm de large atteignant 9 % de rendement sur module, certifiés IEC 61215.

Les points quantiques (quantum dots)

Les cellules à points quantiques exploitent des nanoparticules semi-conductrices (PbS, CdSe, InP) de 2 à 10 nm. Leur bande interdite ajustable par la taille ouvre la voie à des cellules multi-spectrales imprimables. Les rendements certifiés atteignent 18,1 % en 2023 (UNIST / KRICT). La toxicité du plomb et la stabilité aux UV restent les principaux freins. Les applications ciblent les cellules tandem à trois ou quatre jonctions et les capteurs infrarouges couplés.

Le CZTS et les alternatives sans indium

La raréfaction de l’indium (environ 900 tonnes de production mondiale annuelle) pousse les chercheurs à explorer des matériaux de substitution au CIGS. Le CZTS (Cu2ZnSnS4) utilise des éléments abondants. Son rendement plafonne toutefois à 13 % en 2024 (UNSW Australia), un niveau encore insuffisant pour le passage à l’échelle commercial. Les travaux 2023-2024 portent sur la substitution partielle Sn par Ge et la maîtrise des défauts anti-site Cu-Zn, responsables d’une part significative des pertes.

Les cellules bifaciales et transparentes

Les modules bifaciaux, qui captent la lumière diffusée sur leur face arrière, ne relèvent pas d’une technologie cellulaire distincte mais d’une architecture d’encapsulation. Leur part de marché a franchi 35 % en 2024 selon ITRPV, avec un gain énergétique de 5 à 20 % selon l’albédo du sol. Les cellules transparentes (MIT 2022, Michigan State 2023) atteignent 8 à 9 % de rendement sur verre clair et visent l’intégration aux fenêtres de bureaux, avec un potentiel de surface estimé à 7 milliards de mètres carrés aux États-Unis par le DOE.

Les axes stratégiques de la R&D : matériaux, procédés, durabilité

Au-delà des architectures cellulaires, la recherche photovoltaïque se structure autour de trois axes transversaux qui conditionnent la réussite du passage à l’échelle.

L’ingénierie des matériaux et des interfaces

La purification du silicium métallurgique vers un grade solaire (6N minimum, soit 99,9999 % de pureté) consomme historiquement 30 à 50 kWh/kg. Les procédés upgraded metallurgical grade (UMG) et les fours Siemens optimisés ont abaissé ce seuil à moins de 25 kWh/kg. La réduction de l’épaisseur du wafer de 180 μm (standard 2015) à 130 μm (standard 2024), et bientôt 100 μm, diminue la consommation matière de 40 %. Le découpage par fil diamanté remplace désormais quasi intégralement le fil abrasif, réduisant les pertes de coupe (kerf loss) de 200 à 65 μm par trait.

Sur les pérovskites, l’enjeu se déplace vers les contacts sélectifs : les couches de transport d’électrons (SnO2, TiO2, PCBM) et de trous (Spiro-OMeTAD, PTAA, NiOx) conditionnent la tension en circuit ouvert et la durabilité. Le NREL a publié en 2024 une étude comparative démontrant qu’une couche NiOx dopée au lithium permet d’atteindre 25,8 % de rendement avec une stabilité T90 (perte de 10 %) supérieure à 1 200 heures sous illumination continue.

Les procédés de fabrication bas carbone

L’empreinte carbone d’un module silicium chinois s’établit autour de 580 kg CO2eq/kWc, contre 350 à 400 kg CO2eq/kWc pour un module européen bas carbone selon l’ADEME (2023). L’écart s’explique par le mix électrique (charbon dominant en Chine) et les choix procédés. L’Union européenne, via le Net-Zero Industry Act adopté en mai 2024, cible 40 % de capacité PV fabriquée sur le continent à l’horizon 2030. Le CEA-INES, en partenariat avec HoloSolis et Carbon, développe des lignes intégrées silicium-cellule-module aux émissions divisées par deux par rapport au standard chinois.

La durabilité et le recyclage

Un module PV est garanti 25 à 30 ans, avec une perte de puissance linéaire annuelle de 0,4 à 0,7 %. L’IEA-PVPS Task 13 a documenté en 2024 des modules des années 1990 encore opérationnels à plus de 80 % de leur puissance initiale après 30 ans. Le recyclage devient un enjeu majeur : la directive européenne DEEE impose depuis 2012 la collecte et le traitement des modules usagés. L’usine ROSI Solar (Grenoble) a inauguré en 2023 un procédé récupérant l’argent, le silicium et le cuivre à plus de 95 %, contre 70-80 % dans les filières antérieures focalisées sur le verre et l’aluminium.

Les acteurs clés de la recherche photovoltaïque mondiale

La cartographie des grands centres de recherche éclaire la dynamique d’innovation. Aux États-Unis, le NREL (National Renewable Energy Laboratory, Golden, Colorado) anime le Solar Energy Technologies Office du DOE avec un budget annuel supérieur à 300 millions de dollars. En Allemagne, le Fraunhofer ISE (Freiburg) emploie 1 400 chercheurs et détient le plus grand parc européen de lignes pilotes. Le Helmholtz-Zentrum Berlin (HZB) a pris la tête mondiale sur le tandem pérovskite-silicium, en étroite coopération avec Oxford PV.

En France, le CEA-INES fédère les travaux silicium et tandem. Le CNRS, à travers des unités mixtes comme l’IPVF (Institut Photovoltaïque d’Île-de-France) co-fondé avec EDF, TotalEnergies et l’École polytechnique, pilote des programmes sur les couches minces, la pérovskite et les architectures tandem III-V. Au Royaume-Uni, le SPECIFIC (Swansea) et Oxford University portent des projets orientés BIPV. En Asie, l’UNSW Australia reste une référence silicium historique (source des records PERC historiques), tandis que l’UNIST et le KRICT en Corée, Jiao Tong et Nankai en Chine, et l’AIST et le NEDO au Japon dominent les publications sur la pérovskite et les quantum dots.

Côté industriel, la hiérarchie 2024 place LONGi (Chine) en tête avec plus de 100 GW de livraisons annuelles, suivi par Jinko Solar, Trinasolar, Canadian Solar, JA Solar, Qcells et First Solar. Les pure players de la rupture (Oxford PV, Swift Solar, Saule Technologies, Heliatek) progressent en parallèle avec des capitalisations entre 100 millions et 1 milliard d’euros. Le duo formé par LONGi et Oxford PV illustre la complémentarité entre volume industriel chinois et innovation européenne.

Perspectives 2025-2035 : rendements, coûts et déploiement

Les trajectoires publiées par l’IEA, l’IRENA et le VDMA convergent vers un scénario ambitieux. L’ITRPV 2024 anticipe un rendement module commercial moyen passant de 22 % en 2024 à 25 % en 2030 et 27 % en 2035 pour le silicium, avec un basculement progressif vers le tandem à partir de 2027. Le coût LCOE (Levelized Cost Of Electricity) du solaire au sol en Europe, estimé à 45-55 €/MWh en 2024 selon Fraunhofer ISE, devrait tomber sous 30 €/MWh d’ici 2030 dans les régions les mieux ensoleillées.

Pour tenir les objectifs du scénario Net Zero by 2050 de l’IEA, la capacité photovoltaïque mondiale annuelle devra atteindre 650 GW/an en 2030, contre 440 GW en 2023. Cette industrialisation suppose un doublement de la capacité de polysilicium, un triplement de la capacité de production de verre solaire et la sécurisation des approvisionnements en argent (utilisé dans la métallisation à hauteur de 10 à 15 mg par cellule). Les travaux du Fraunhofer ISE sur la métallisation cuivre (électrodéposition, LIFT) visent à éliminer l’argent d’ici 2030.

Sur le volet usage, l’agrivoltaïque (combinaison culture et production d’électricité) fait l’objet d’une trentaine de projets pilotes en France à fin 2024, totalisant 500 MW installés ou en cours selon l’ADEME. Le flottant photovoltaïque, qui exploite des plans d’eau artificiels, a franchi 5 GW installés mondialement en 2023 avec des gains de productible de 5 à 12 % grâce au refroidissement. L’intégration bâtiment (BIPV) devrait décoller à partir de 2026 avec l’arrivée des tandems et des pérovskites colorées.

Les freins industriels et géopolitiques à la transition photovoltaïque

La recherche ne se déploie pas dans un environnement neutre. L’industrie PV mondiale est caractérisée par une concentration géographique extrême : la Chine détient plus de 80 % de la capacité de production de polysilicium, de wafers, de cellules et de modules selon l’IEA Special Report on Solar PV Global Supply Chains (2022, mise à jour 2024). Cette asymétrie fragilise la résilience des chaînes d’approvisionnement et pèse sur les marges des acteurs européens.

Les tensions commerciales se traduisent par des droits de douane (États-Unis, Inde) et des mécanismes de correction (Mécanisme d’ajustement carbone aux frontières européen, CBAM) qui monteront en puissance entre 2026 et 2034. L’approvisionnement en matériaux critiques — argent, indium, gallium, tellure — constitue un second point de vigilance. Le gallium et le germanium ont été placés sous contrôle d’exportation chinois en juillet 2023, provoquant une hausse de 30 à 50 % de leur prix en six mois.

Enfin, l’acceptabilité sociale et foncière des grandes centrales au sol devient un sujet politique. La France a adopté en mars 2023 la loi d’accélération des énergies renouvelables qui instaure les zones d’accélération et cherche à prévenir les conflits d’usage avec l’agriculture. L’Allemagne, via l’EEG 2023, priorise les surfaces déjà artificialisées et les toitures. Le déploiement massif des prochaines décennies reposera autant sur les avancées de laboratoire que sur la capacité à intégrer le photovoltaïque dans les territoires.

Ce qu’il faut retenir de la recherche photovoltaïque actuelle

Les trois dernières années ont confirmé la capacité de la recherche photovoltaïque à franchir des paliers jusque-là considérés comme lointains : tandems au-delà de 34 %, silicium IBC-HJT au-delà de 27 %, premières lignes tandem industrielles opérationnelles. La trajectoire 2025-2035 ne tient plus à une rupture unique mais à une combinaison : matériaux avancés, architectures hybrides, procédés bas carbone, circularité des modules. Les laboratoires français, européens, nord-américains et asiatiques travaillent dans une compétition-coopération documentée trimestre par trimestre par le NREL et ses homologues. Suivre cette recherche, c’est observer en direct la maturation d’une technologie devenue pilier de la décarbonation mondiale.

FAQ — Recherche et tendances des cellules photovoltaïques

Quel est le rendement record actuel d’une cellule photovoltaïque ?

Le record toutes catégories appartient au NREL avec une cellule multijonction III-V à six jonctions atteignant 47,1 % sous concentration de 143 soleils (2020) et 39,5 % sous un soleil. Sur architectures terrestres, le record tandem pérovskite-silicium s’établit à 34,6 % (LONGi, avril 2024). Pour le silicium seul, LONGi a atteint 27,3 % en IBC-HJT en 2024, se rapprochant de la limite Auger de 29,4 %.

Quand les modules tandem pérovskite-silicium arriveront-ils sur le marché ?

Oxford PV a inauguré sa première ligne commerciale fin 2024 à Brandebourg-sur-la-Havel avec une capacité initiale de 100 MW. Les premiers modules tandem certifiés IEC sont annoncés pour 2025, avec un rendement ciblé de 24 à 26 %. Selon l’ITRPV 2024 du VDMA, la part de marché du tandem devrait approcher 10 % en 2030 et 35 % en 2035, à mesure que la stabilité pérovskite atteint les garanties 25 ans.

Quelle est la principale limite de la pérovskite en photovoltaïque ?

La stabilité reste le verrou majeur. Les pérovskites halogénées se dégradent sous humidité, chaleur, UV et polarisation. Les standards IEC 61215 exigent moins de 5 % de perte après 1 000 heures à 85 °C et 85 % d’humidité. Les meilleurs prototypes 2024, issus du KAUST, tiennent plus de 1 500 heures sans dégradation mesurable grâce à la passivation des joints de grains et aux encapsulations barrière.

Qui sont les principaux acteurs de la recherche photovoltaïque mondiale ?

Les quatre grands pôles publics sont le NREL (États-Unis), le Fraunhofer ISE et le Helmholtz-Zentrum Berlin (Allemagne), le CEA-INES (France) et l’AIST / NEDO (Japon). Côté industriel, LONGi, Trinasolar, Jinko Solar et JA Solar (Chine), First Solar (États-Unis), Qcells (Corée), Oxford PV (Royaume-Uni/Allemagne) et Meyer Burger (Suisse/Allemagne) pilotent l’innovation. UNSW Australia et KAUST complètent le dispositif académique international.

Les cellules organiques ou à points quantiques vont-elles remplacer le silicium ?

Pas à moyen terme. Leurs rendements (19,2 % pour l’OPV, 18,1 % pour les quantum dots en 2023) restent inférieurs au silicium et leur stabilité pose problème. Elles cibleront plutôt des niches à forte valeur : intégration bâtiment, objets connectés, fenêtres photovoltaïques, serres agrivoltaïques. Le silicium et le tandem pérovskite-silicium conserveront le marché de masse jusqu’en 2035 au moins, d’après les projections IEA et ITRPV.

Pour approfondir : cet article a été préparé à partir d’une synthèse publiée par Alternative Urbaine sur les tendances de la recherche photovoltaïque, enrichie des dernières données laboratoires 2023-2024.

L’article Les tendances et la recherche sur les cellules solaires photovoltaïques est apparu en premier sur Imep CNRS.

Une famille technologique structurée autour du silicium

Sur les 500 GW de panneaux photovoltaïques produits en 2023 dans le monde, plus de 95 % reposent sur le silicium cristallin sous ses différentes formes. Les couches minces (tellurure de cadmium, CIGS) représentent 3 à 5 % supplémentaires. Toutes les autres technologies confondues — pérovskites, organiques, concentrateurs, boîtes quantiques — occupent moins de 1 % du marché industriel, restant cantonnées à des démonstrateurs, des applications spécialisées ou la recherche académique.

Cette hégémonie du silicium s’explique par plusieurs atouts structurants. Le silicium est abondant (la silice constitue 28 % de la croûte terrestre), non toxique aux étapes d’usage, et son industrie bénéficie de 70 ans de maturation héritée de la microélectronique. Son gap énergétique (1,12 eV) se situe à proximité de l’optimum théorique pour le spectre solaire au sol, et les procédés de purification et de cristallisation sont désormais standardisés à grande échelle. Les autres technologies doivent donc soit surpasser ces qualités, soit offrir un avantage spécifique (flexibilité, transparence, rendement très élevé) pour conquérir des marchés.

Les cellules silicium : six sous-familles à connaître

Le silicium cristallin se décline en plusieurs architectures qui se sont succédé sur le marché. Chacune répond à une logique de montée en rendement et de réduction des pertes.

Polycristallin

Les cellules polycristallines, longtemps standard économique, sont fabriquées à partir d’un silicium multi-grains obtenu par solidification directionnelle. Les grains cristallins, orientés de façon aléatoire, sont visibles à l’œil et donnent aux panneaux leur aspect mouchet bleuté caractéristique. Rendements commerciaux : 15 à 18 %. Coût de production historiquement le plus bas, mais marché en déclin rapide face aux progrès du monocristallin. En 2024-2026, la production mondiale de cellules polycristallines est résiduelle ; quasiment toutes les nouvelles installations utilisent du monocristallin.

Monocristallin standard

Les cellules monocristallines sont fabriquées à partir d’un monocristal de silicium pur cultivé selon le procédé Czochralski. L’uniformité cristalline permet une meilleure circulation des électrons, donc un meilleur rendement. Couleur noir uniforme, performances en lumière diffuse supérieures aux polycristallines. Rendements commerciaux : 19 à 22 %. Pendant longtemps plus chères que les polycristallines, elles sont devenues compétitives grâce aux progrès industriels et ont largement pris le dessus depuis 2020.

PERC monocristallin

Les cellules PERC (Passivated Emitter Rear Contact) ajoutent une couche passivante en face arrière du silicium monocristallin, réduisant les recombinaisons d’électrons et réfléchissant la lumière non absorbée vers la zone active. Ce gain de 0,5 à 1 point de rendement par rapport au monocristallin standard s’est imposé comme le standard mondial depuis 2020. Rendements commerciaux : 20 à 22 %. Production dominante en 2024-2026, avec une bascule progressive vers les N-type plus performantes.

TOPCon

Les cellules TOPCon (Tunnel Oxide Passivated Contact) introduisent une fine couche d’oxyde de silicium (environ 1,5 nm) entre l’émetteur et le contact arrière, assurant une passivation exceptionnelle. Architecture N-type (wafer dopé au phosphore), elle présente un meilleur coefficient de température, un taux de dégradation annuel plus faible (0,25-0,35 %/an contre 0,45-0,55 % pour PERC) et un rendement supérieur. Rendements commerciaux : 22 à 24 %. Elles gagnent rapidement des parts de marché depuis 2022, soutenues par des acteurs industriels comme JinkoSolar, Longi, JA Solar.

Hétérojonction (HJT)

Les cellules à hétérojonction combinent un wafer de silicium cristallin et de fines couches de silicium amorphe dopé de part et d’autre. Cette hybridation crée des interfaces à très faible recombinaison, donnant à la fois un rendement élevé et un coefficient de température particulièrement favorable (-0,24 à -0,28 %/°C, contre -0,35 à -0,40 %/°C pour le PERC). Rendements commerciaux : 22 à 24 %. Coût encore supérieur de 15 à 25 % par rapport aux PERC, principalement en raison d’une métallisation à basse température plus complexe. Acteurs principaux : Meyer Burger (Europe), Enel 3Sun, Risen.

IBC (Interdigitated Back Contact)

Les cellules IBC déportent l’ensemble des contacts électriques — émetteur P, base N, barres omnibus — en face arrière de la cellule, libérant entièrement la face avant pour la captation lumineuse. L’absence d’ombrage des barres omnibus améliore le rendement et donne un aspect esthétique uniforme apprécié pour les applications architecturales. Rendements commerciaux : 22 à 25 %, avec des records à 26,8 % en laboratoire. Coût élevé, production industrielle limitée (SunPower/Maxeon, LG Solar historiquement). Marché de niche premium.

Les cellules à couches minces : une autre philosophie industrielle

Les cellules à couches minces reposent sur un film semi-conducteur de 2 à 4 μm d’épaisseur déposé sur un substrat (verre, métal, plastique), contre 110 à 180 μm pour le silicium cristallin. Cette approche économise massivement la matière active au prix d’un rendement plus faible. Trois technologies dominent la famille.

Le tellurure de cadmium (CdTe) est la technologie couche mince la plus déployée au monde. Un film de CdTe déposé par sublimation entre deux feuilles de verre conductrices forme des modules de rendement commercial 16 à 19 %. Le fabricant américain First Solar domine cette filière avec plusieurs dizaines de gigawatts de capacité installée. L’utilisation du cadmium, élément toxique, soulève des questions environnementales encadrées par des systèmes de reprise en fin de vie et des procédés industriels sécurisés. Les modules CdTe présentent un très bon comportement thermique et en lumière diffuse, ce qui les rend particulièrement adaptés aux centrales au sol en climat chaud.

Le CIGS (cuivre-indium-gallium-sélénium) offre des rendements de 15 à 19 % en modules commerciaux. Le procédé de fabrication, plus complexe que celui du CdTe, a longtemps freiné sa compétitivité. Le CIGS trouve des débouchés dans les applications flexibles (couches sur substrat plastique ou métal), dans certaines intégrations au bâti et pour les besoins spécifiques (surfaces courbes, textiles photovoltaïques).

Le silicium amorphe (a-Si), historique précurseur des couches minces, affiche des rendements modestes (6 à 10 %) et reste cantonné à des applications de très petite taille (calculettes solaires, vitrages semi-transparents). Il est largement supplanté par les autres couches minces et par le silicium cristallin moderne.

Les cellules pérovskites et tandem : la percée attendue

Les cellules pérovskites exploitent une famille de matériaux à structure cristalline cubique, habituellement des halogénures métalliques organiques-inorganiques (MAPbI₃, FAPbI₃ et leurs variantes). Découvertes pour leur usage photovoltaïque en 2009, elles ont vu leur rendement laboratoire bondir de 3,8 % à plus de 26 % en une décennie — progression sans précédent dans l’histoire du photovoltaïque.

Leurs atouts : un coefficient d’absorption très élevé (quelques centaines de nanomètres suffisent à absorber la lumière), un gap ajustable par composition chimique (idéal pour les tandems), des procédés de fabrication en solution à basse température (potentiellement très bon marché). Leurs points faibles : la stabilité à long terme (sensibilité à l’humidité, à la chaleur, aux rayons UV), l’utilisation du plomb (Pb) dans la plupart des formulations performantes, et la difficulté à passer des petits dispositifs de laboratoire à des modules grande surface homogènes.

Les cellules tandem pérovskite/silicium représentent l’application terrestre la plus prometteuse. Une fine couche de pérovskite à gap large (1,7 eV) est empilée sur une cellule silicium à gap plus étroit (1,12 eV). Les deux cellules, connectées en série ou en mode quatre terminaux, absorbent des parties complémentaires du spectre solaire. Les records annoncés par LONGi, Helmholtz Berlin, Oxford PV et Fraunhofer ISE dépassent 33 % en 2023-2024, franchissant la limite théorique de Shockley-Queisser valable pour une cellule à simple jonction. La commercialisation à grande échelle est attendue pour 2026-2030, à condition que les problèmes de stabilité à long terme soient résolus. Les premières lignes pilotes commerciales (Oxford PV en Allemagne, Longi en Chine) ouvrent à partir de 2024-2025.

Cellules organiques, boîtes quantiques, concentrateurs, multi-jonction

Plusieurs autres familles technologiques occupent des niches spécifiques ou explorent des voies de recherche à plus long terme.

Les cellules organiques (OPV) utilisent des molécules ou polymères organiques comme semi-conducteurs. Rendements commerciaux 8 à 12 %, plus bas que le silicium. Elles offrent en contrepartie trois avantages uniques : très faible empreinte matière, procédés de fabrication par impression à basse température, flexibilité et transparence possibles. Heliatek (Allemagne) commercialise des films photovoltaïques OPV pour l’intégration architecturale (façades, verrières, vitrages teintés). Les OPV trouvent des applications dans le bâtiment et dans l’électronique embarquée nécessitant de très légères alimentations photovoltaïques.

Les boîtes quantiques (quantum dots) sont des nanoparticules semi-conductrices (typiquement de PbS, CdSe, CIS) dont les propriétés électroniques dépendent de leur taille. Cette « bande interdite ajustable » permet de concevoir des cellules accordées précisément sur des longueurs d’onde particulières. Les rendements atteignent actuellement 13-18 % en laboratoire pour les meilleures architectures. La technologie reste en phase de recherche avec quelques prototypes commerciaux dans des applications spécialisées (capteurs, fenêtres solaires).

Les cellules à concentration (CPV) utilisent des lentilles de Fresnel ou des miroirs paraboliques pour concentrer la lumière solaire sur une cellule de petite surface mais de très haut rendement, typiquement multi-jonction. Les rendements système atteignent 32 à 38 %, parmi les plus élevés jamais obtenus en conditions réelles. La technologie nécessite un suivi solaire précis et une lumière directe (elle fonctionne mal sous ciel couvert), ce qui la limite aux climats très ensoleillés et aux grandes centrales au sol. Son coût complet reste supérieur à celui du silicium classique, d’où une diffusion limitée en 2024-2026.

Les cellules multi-jonctions empilent plusieurs matériaux semi-conducteurs aux gaps différents (triple ou quadruple jonction InGaP/InGaAs/Ge typique), chaque couche absorbant une partie précise du spectre. Les rendements atteignent 47 % en laboratoire, 40 % en production industrielle. Coût très élevé, ce qui les cantonne à l’aérospatial (satellites, sondes), aux applications militaires et aux CPV terrestres. Les cellules tandem pérovskite/silicium forment une catégorie distincte, conçue pour viser le marché terrestre général.

Comparatif global des technologies de cellules photovoltaïques

Ce tableau met en lumière deux lignes de force. Premièrement, la compétition industrielle actuelle se joue entre le PERC mature et les N-type (TOPCon, HJT, IBC) montantes, chacune cherchant à affiner son rapport coût/performance. Deuxièmement, les tandem pérovskite/silicium constituent la prochaine grande rupture attendue et pourraient déplacer la frontière industrielle du marché à partir de 2027-2030.

Comment choisir selon l’application

Au-delà des rendements bruts, chaque technologie répond à des besoins distincts. Plusieurs situations-types orientent le choix.

Pour une installation résidentielle en toiture, les cellules PERC monocristallines et TOPCon offrent le meilleur compromis rendement/prix en 2024-2026. Les HJT et IBC se justifient dès lors que la surface disponible est très contrainte ou que l’on vise un rendement supérieur sur un climat chaud.

Pour une centrale au sol à grande échelle, le PERC reste dominant pour son rapport coût/performance, avec une bascule progressive vers le TOPCon. Le CdTe de First Solar occupe une part significative du marché américain. Les trackers associés valorisent encore la production.

Pour une intégration architecturale (BIPV), les cellules IBC, CIGS, OPV ou pérovskite en film mince offrent des avantages distincts : uniformité esthétique, flexibilité, transparence partielle, couleurs variées.

Pour un usage à fort ensoleillement direct (déserts), les CPV et les futurs modules tandem représentent l’optimum de rendement, sans oublier les HJT et TOPCon qui performent bien par forte chaleur grâce à leur coefficient de température favorable.

Pour des applications spécialisées (satellites, électronique, textile), les multi-jonctions III-V, les OPV et les boîtes quantiques trouvent leurs débouchés dédiés.

Les progrès en cours dessinent un paysage en évolution rapide. La recherche européenne, chinoise et américaine pousse simultanément les limites du silicium classique, industrialise les tandems pérovskite/silicium, et explore les architectures alternatives. Pour suivre l’actualité de ces avancées, notre article sur les tendances et la recherche sur les cellules solaires photovoltaïques documente les sauts technologiques les plus récents et leurs conséquences industrielles.

FAQ — types de cellules solaires photovoltaïques

Quelle est la différence entre polycristallin et monocristallin ?

Le polycristallin est fabriqué à partir d’un silicium multi-grains obtenu par solidification directionnelle, aux grains cristallins aléatoirement orientés (aspect mouchet bleuté). Rendement 15-18 %. Le monocristallin est cultivé à partir d’un monocristal de silicium pur par procédé Czochralski, donnant une uniformité parfaite (aspect noir uniforme). Rendement 19-22 %. Le monocristallin offre de meilleures performances en lumière diffuse, un meilleur coefficient de température, et s’impose sur le marché depuis 2020 grâce à un écart de prix devenu marginal.

Qu’est-ce qu’une cellule PERC ?

Une cellule PERC (Passivated Emitter Rear Contact) est un perfectionnement de la cellule monocristalline standard. Elle ajoute une couche passivante en face arrière du silicium, qui réduit les recombinaisons d’électrons et réfléchit la lumière non absorbée vers la zone active. Ce gain de 0,5 à 1 point de rendement par rapport au monocristallin classique s’est imposé comme le standard mondial depuis 2020. Rendements commerciaux : 20 à 22 %. Dominant en production 2022-2025, en bascule progressive vers les cellules N-type TOPCon et HJT.

Les cellules pérovskites vont-elles remplacer le silicium ?

Pas seules, mais en combinaison : les cellules tandem pérovskite/silicium constituent la rupture industrielle la plus attendue pour la fin de la décennie. Elles empilent une couche de pérovskite à gap large sur une cellule silicium à gap plus étroit, dépassant la limite théorique de Shockley-Queisser du silicium seul. Les records laboratoire dépassent 33 % en 2024. Les premières lignes pilotes commerciales ouvrent en 2024-2025 (Oxford PV, Longi), avec une industrialisation à grande échelle attendue pour 2027-2030, sous réserve que les problèmes de stabilité à long terme soient résolus.

Qu’est-ce qu’une cellule à couche mince ?

Une cellule à couche mince dépose un film semi-conducteur de 2 à 4 μm d’épaisseur sur un substrat (verre, métal, plastique), contre 110 à 180 μm pour une cellule silicium cristallin. Cette approche économise drastiquement la matière active au prix d’un rendement plus faible (16-19 %). Les principales technologies sont le CdTe (tellurure de cadmium), le CIGS (cuivre-indium-gallium-sélénium) et le silicium amorphe. Les couches minces occupent environ 5 % du marché mondial des panneaux, dominées par First Solar pour le CdTe.

Quelle technologie choisir pour son installation résidentielle ?

Pour une toiture résidentielle en 2024-2026, les cellules PERC monocristallines et TOPCon offrent le meilleur compromis rendement/prix. Les HJT et IBC se justifient si la surface disponible est contrainte (recherche d’un rendement maximal par m²) ou si le climat est chaud (meilleur coefficient de température). Le CdTe et le CIGS sont pensés pour les grandes centrales ou les intégrations spécifiques, moins pertinents en toiture familiale. Les modules tandem pérovskite/silicium deviendront progressivement disponibles à partir de 2026-2028.

L’article Les différents types de cellules solaires photovoltaïques est apparu en premier sur Imep CNRS.

L’effet photoélectrique : plus d’un siècle d’histoire

L’histoire du photovoltaïque commence en 1839, quand Alexandre Edmond Becquerel, père d’Henri Becquerel, observe qu’un courant électrique apparaît entre deux électrodes plongées dans un électrolyte exposé à la lumière. Le phénomène, reproductible mais mal expliqué, reste une curiosité scientifique pendant plusieurs décennies. En 1887, Heinrich Hertz constate que les arcs électriques entre deux électrodes métalliques se déclenchent plus facilement sous rayonnement ultraviolet : l’effet photoélectrique est officiellement décrit.

L’explication théorique attend 1905 et Albert Einstein, qui postule que la lumière se comporte comme un flux de particules discrètes — les photons — dotées chacune d’une énergie proportionnelle à leur fréquence. Seuls les photons au-dessus d’une énergie seuil (dépendant du matériau) peuvent éjecter un électron. Cette hypothèse révolutionnaire, longtemps contestée, fonde la physique quantique et vaut à Einstein son Nobel seize ans plus tard. La première cellule solaire au silicium moderne voit le jour en 1954 aux laboratoires Bell par Chapin, Fuller et Pearson, avec un rendement de 6 %. Quelques années plus tard, les premiers satellites (Vanguard I, 1958) embarquent des cellules solaires : l’espace devient le premier marché de la technologie photovoltaïque.

Les semi-conducteurs et les bandes d’énergie

Pour comprendre comment un photon peut générer un électron libre, il faut parler de bandes d’énergie. Dans tout matériau solide, les électrons occupent des niveaux d’énergie quantifiés, regroupés en deux bandes principales. La bande de valence contient les électrons liés aux atomes, participant aux liaisons chimiques. La bande de conduction contient les électrons libres, capables de se déplacer dans le matériau et de conduire un courant électrique. Entre ces deux bandes se trouve le gap énergétique (ou bande interdite), zone où aucun niveau d’énergie stable n’existe.

Cette structure caractérise trois classes de matériaux. Les métaux (cuivre, aluminium, or) possèdent des bandes qui se chevauchent : les électrons sont libres en permanence, la conduction électrique est excellente. Les isolants (verre, plastiques, céramiques) présentent un gap énergétique très large (> 4 eV) : même sous excitation, presque aucun électron n’atteint la bande de conduction. Les semi-conducteurs (silicium, germanium, arséniure de gallium) occupent la position intermédiaire avec un gap de 0,5 à 3 eV, accessible à l’énergie des photons visibles. Le silicium, avec son gap de 1,12 eV, absorbe idéalement la lumière dans les longueurs d’onde visibles et proche infrarouge — ce qui correspond à l’essentiel du rayonnement solaire.

Lorsqu’un photon d’énergie supérieure au gap frappe un semi-conducteur, il peut être absorbé par un électron de la bande de valence, qui saute dans la bande de conduction. Il laisse derrière lui un « trou », charge positive mobile. Cette paire électron-trou est le germe du courant photovoltaïque, à condition d’être séparée avant que l’électron ne retombe dans son trou (processus de recombinaison, perte sèche).

La jonction P-N : le cœur électrique de la cellule

Laissé à lui-même, un semi-conducteur soumis à la lumière voit se créer des paires électron-trou qui se recombinent presque immédiatement. Pour extraire un courant utile, il faut un mécanisme de séparation. Ce mécanisme s’obtient par la jonction P-N, construite en juxtaposant deux zones d’un même semi-conducteur, différemment dopées.

Le dopage consiste à introduire en très faible quantité (quelques atomes pour un million d’atomes de silicium) des impuretés choisies pour modifier la structure électronique. Un dopage au phosphore, qui possède un électron de valence de plus que le silicium, fournit des électrons excédentaires : le silicium devient de type N (négatif, excédent d’électrons). Un dopage au bore, qui possède un électron de valence de moins, crée des trous supplémentaires : le silicium devient de type P (positif, excédent de trous).

En mettant en contact une zone P et une zone N, une redistribution s’opère à l’interface. Les électrons en excès côté N diffusent vers la zone P ; les trous en excès côté P diffusent en sens inverse. Cette diffusion crée une zone de déplétion dépourvue de porteurs libres, où un champ électrique s’établit. Ce champ, invisible mais permanent, est la clé du fonctionnement de la cellule : toute paire électron-trou créée dans la zone de déplétion par un photon sera immédiatement séparée, l’électron poussé vers le côté N, le trou vers le côté P. Raccordés à un circuit extérieur, les deux côtés se déchargent en un courant électrique utilisable.

Le parcours d’un photon devenu électricité

Suivons le trajet d’un rayon lumineux depuis son entrée dans la cellule jusqu’à la sortie du courant. Première étape : réflexion et antireflet. La surface du silicium nu réfléchit environ 30 % de la lumière incidente. Pour minimiser cette perte, la cellule est traitée : texturation en pyramides microscopiques qui piègent les rayons par réflexions multiples, et couche antireflet en nitrure de silicium qui minimise la réflectivité à la longueur d’onde du pic solaire (environ 550 nm).

Deuxième étape : absorption. Les photons entrent dans le silicium dopé et y pénètrent sur quelques micromètres. Seuls les photons dont l’énergie dépasse le gap du silicium (1,12 eV, correspondant à une longueur d’onde inférieure à 1 110 nm) peuvent être absorbés. Les photons rouges et proche infrarouge, moins énergétiques, sont absorbés en profondeur ; les photons bleus et violets, plus énergétiques, sont absorbés près de la surface. L’excès d’énergie par rapport au gap est perdu sous forme de chaleur — phénomène appelé thermalisation, responsable d’une part importante des pertes d’efficacité.

Troisième étape : génération de la paire électron-trou. Un photon absorbé crée un électron dans la bande de conduction et un trou dans la bande de valence. Ces deux charges sont libres de se déplacer dans le silicium.

Quatrième étape : collecte par la jonction. Si la paire est créée dans la zone de déplétion ou à proximité, le champ électrique la sépare. L’électron migre vers la zone N, le trou vers la zone P. Si la paire naît trop loin de la jonction, elle se recombine avant d’être collectée — perte qui explique pourquoi la qualité cristalline et la passivation des surfaces sont critiques.

Cinquième étape : extraction du courant. Des contacts métalliques en face avant (lignes fines sérigraphiées en pâte d’argent, visibles à l’œil) et en face arrière (couche d’aluminium complète ou motif local en cellules PERC) collectent les électrons et les trous. Un fil relie les deux faces à travers un circuit extérieur, qui reçoit le courant produit.

Sixième étape : conversion et distribution. Le courant continu ainsi produit par la cellule (typiquement 0,6 à 0,7 V par cellule, 5 à 10 A par cellule plein format) est transmis à l’onduleur, qui le convertit en courant alternatif 230 V compatible avec le réseau domestique et public.

Les paramètres électriques d’une cellule

Une cellule photovoltaïque se caractérise par une courbe I-V (intensité en fonction de la tension) qui définit son comportement électrique. Quatre paramètres structurent cette courbe.

Une cellule seule produit trop peu de tension pour être directement exploitable. Un module standard en empile 60 à 144 en série, additionnant les tensions et produisant 30 à 50 V de circuit ouvert pour un courant d’environ 10 A. Plusieurs modules s’associent ensuite en série puis en parallèle pour constituer une installation complète. Le comportement détaillé des différents types de cellules solaires photovoltaïques dépend de leur architecture interne : PERC, TOPCon, HJT, IBC présentent des courbes I-V subtilement différentes, reflétant leur qualité de passivation et leur rendement.

La limite de Shockley-Queisser : un plafond théorique

Pourquoi une cellule silicium ne peut-elle pas convertir 100 % de la lumière qu’elle reçoit ? Parce que la physique elle-même impose des limites. En 1961, William Shockley et Hans Queisser publient un calcul théorique du rendement maximal d’une cellule à simple jonction en fonction de la valeur du gap énergétique. Leur résultat, toujours valable aujourd’hui, fixe à environ 33,7 % le rendement maximal théorique d’une cellule silicium à simple jonction sous spectre solaire standard AM 1,5.

Ce plafond résulte de la combinaison de plusieurs pertes inévitables. Les photons de trop faible énergie (longueurs d’onde supérieures à 1 110 nm pour le silicium) ne sont pas absorbés et traversent la cellule sans effet. Les photons de trop haute énergie (longueurs d’onde courtes) sont absorbés, mais l’excès d’énergie par rapport au gap est perdu en chaleur (thermalisation). Les recombinaisons au sein du matériau et aux surfaces rongent une fraction des porteurs avant leur collecte. Les pertes ohmiques dans les contacts métalliques et le silicium lui-même ajoutent une contribution finale.

Les meilleures cellules silicium commerciales atteignent 22 à 25 % (cellules IBC haut de gamme). Les records laboratoire s’élèvent à 26,8 % pour des cellules silicium hétérojonction (annoncé par LONGi en 2023), soit près de 80 % du plafond théorique. L’écart entre la meilleure cellule et la limite absolue se resserre d’année en année, ce qui signifie qu’un futur saut de rendement ne viendra plus d’optimisations incrémentales du silicium seul.

Dépasser la limite : cellules multi-jonctions et tandems

Pour dépasser les 33,7 %, une seule voie existe : empiler plusieurs matériaux de gap différents, chacun absorbant une partie spécifique du spectre solaire. C’est le principe des cellules multi-jonctions, utilisées depuis les années 2000 dans l’aérospatial (satellites, sondes interplanétaires) où leur rendement (35 à 47 % en triple jonction) justifie leur coût très élevé (plusieurs centaines de dollars par cm²).

Les cellules tandem pérovskite-silicium constituent l’application terrestre la plus prometteuse de ce principe. Une fine couche de pérovskite, matériau à gap plus large que le silicium, absorbe les photons bleus et ultraviolets au-dessus d’une cellule silicium qui absorbe les photons rouges et proche infrarouge. Les deux cellules sont connectées en série. Les records récents dépassent 33 % de rendement en laboratoire (LONGi, 33,9 % en 2023 ; Fraunhofer ISE, 32,5 % en 2024), soit en dehors de la limite Shockley-Queisser monojunction. La commercialisation massive est attendue pour 2026-2030, à condition que la stabilité à long terme de la pérovskite — son talon d’Achille actuel — soit résolue.

Les cellules bifaciales poursuivent une autre stratégie : capter la lumière sur les deux faces du module pour gagner 5 à 15 % d’énergie annuelle. Les panneaux bifaciaux, encadrés par un verre en face arrière plutôt qu’un backsheet opaque, exploitent la lumière diffuse réfléchie par le sol (effet albédo). Les gains réels dépendent de l’environnement : jusqu’à 20 % au-dessus d’une surface claire réfléchissante (neige, sable clair, toit blanc), moins de 5 % au-dessus d’un sol sombre. Les tendances de la recherche sur les cellules solaires photovoltaïques témoignent de la richesse des voies explorées : perovskites, quantum dots, cellules organiques, cellules à concentration, cellules transparentes intégrables aux vitrages.

Les paramètres environnementaux qui affectent une cellule réelle

Les rendements mesurés en laboratoire ne se retrouvent jamais tels quels sur une toiture. Trois paramètres environnementaux pénalisent la production réelle.

La température affecte négativement le rendement. Une cellule silicium perd environ 0,35 à 0,40 % de rendement par degré Celsius au-dessus de la température STC de 25 °C. En été, la température de cellule peut atteindre 55 à 65 °C, entraînant une perte de 10 à 15 % par rapport aux conditions idéales. Les cellules HJT et TOPCon, moins sensibles à la chaleur, conservent un meilleur rendement en climat chaud.

L’ombrage pénalise disproportionnellement la production. Une cellule ombrée dans une chaîne série limite le courant de toute la chaîne. Les diodes bypass intégrées aux modules atténuent cet effet en isolant les cellules affectées. Les optimiseurs de puissance et les micro-onduleurs poussent plus loin la logique en permettant à chaque panneau de fonctionner indépendamment.

La saleté (poussière, pollens, fientes d’oiseaux) et l’angle d’incidence modifient l’énergie solaire effectivement reçue. Un angle d’incidence rasant augmente la réflexion et réduit l’absorption. Une couche de saleté progressive (effet soiling) atténue la transmission. Une pluie naturelle nettoie partiellement les installations inclinées ; un nettoyage annuel à l’eau claire suffit dans la plupart des cas. Pour une analyse approfondie de ces effets sur l’efficacité et la performance de l’énergie solaire, notre article dédié quantifie l’impact de chaque paramètre.

Pour replacer le fonctionnement de la cellule dans la chaîne industrielle qui la produit et dans l’installation qui la met en œuvre, nos dossiers sur la fabrication de produits solaires photovoltaïques et sur la conception des systèmes solaires photovoltaïques complètent utilement cette présentation du principe physique.

FAQ — principe des cellules solaires photovoltaïques

Comment une cellule solaire transforme-t-elle la lumière en électricité ?

Une cellule solaire repose sur l’effet photovoltaïque, un phénomène quantique découvert en 1887 et expliqué par Einstein en 1905. Un photon incident d’énergie suffisante arrache un électron d’un atome du semi-conducteur, créant une paire électron-trou. Le champ électrique interne d’une jonction P-N (formée par deux zones différemment dopées) sépare ces charges : l’électron migre d’un côté, le trou de l’autre. Raccordés à un circuit extérieur, ces porteurs forment un courant électrique utilisable.

Pourquoi le silicium est-il le matériau dominant pour les cellules solaires ?

Le silicium combine trois avantages décisifs. Son gap énergétique (1,12 eV) est proche de l’optimum théorique pour le spectre solaire au sol. Il est abondant (la silice représente 28 % de la croûte terrestre) et bon marché après purification. Sa technologie bénéficie de plus de 70 ans de maturation industrielle héritée de la microélectronique. D’autres matériaux (tellurure de cadmium, arséniure de gallium, pérovskites) offrent parfois de meilleurs rendements laboratoire mais ne concurrencent pas encore le silicium sur le marché résidentiel.

Qu’est-ce que la limite de Shockley-Queisser ?

La limite de Shockley-Queisser, calculée théoriquement en 1961, fixe à environ 33,7 % le rendement maximal d’une cellule photovoltaïque à simple jonction sous le spectre solaire standard. Cette limite résulte des pertes inévitables par photons non absorbés (trop faible énergie), par thermalisation (photons trop énergétiques perdant leur excès en chaleur), par recombinaisons et par pertes ohmiques. Les meilleures cellules silicium commerciales atteignent 22-25 %, les records laboratoire 26,8 %. Les cellules tandem pérovskite-silicium dépassent cette limite en empilant deux jonctions.

Quelle est la différence entre cellules P-type et N-type ?

Les cellules P-type, dominantes jusqu’aux années 2020, utilisent un wafer de silicium dopé au bore (excédent de trous) avec une émission de phosphore en face avant. Les cellules N-type (HJT, TOPCon, IBC) utilisent un wafer dopé au phosphore (excédent d’électrons) avec une jonction en face arrière. Les cellules N-type offrent un meilleur rendement (22-25 %), un coefficient de température plus favorable, un taux de dégradation annuel plus faible (0,25-0,35 %/an) et une meilleure tolérance à la lumière diffuse. Leur coût supérieur se justifie par ces performances accrues.

Pourquoi un panneau produit-il moins en été qu’on ne pourrait le penser ?

Les cellules photovoltaïques perdent 0,35 à 0,40 % de rendement par degré Celsius au-dessus de la température de test standard de 25 °C. En été, la température de cellule peut atteindre 55 à 65 °C, soit une perte de 10 à 15 % par rapport aux conditions idéales. La production absolue reste néanmoins plus élevée en été grâce à une irradiation supérieure et à des journées plus longues, mais le rendement instantané est effectivement plus faible aux heures chaudes qu’aux heures fraîches de matinée.

L’article Le principe des cellules solaires photovoltaïques est apparu en premier sur Imep CNRS.

L’éolien terrestre en 2026 : la colonne vertébrale de la filière

L’éolien terrestre s’est imposé en trois décennies comme une filière électrique mature. Les premiers parcs commerciaux français remontent au début des années 2000. En 2005, la France comptait environ 750 MW installés ; la puissance a atteint 22,5 GW fin 2023 et la Programmation pluriannuelle de l’énergie cible 33 à 35 GW en 2028. Cette trajectoire industrielle place l’éolien onshore parmi les trois piliers du système électrique bas-carbone français, aux côtés du nucléaire et de l’hydroélectricité.

La répartition géographique suit les gisements de vent. La région Hauts-de-France concentre près de 25 % de la puissance installée nationale, suivie du Grand Est, de l’Occitanie, de la Nouvelle-Aquitaine et du Centre-Val de Loire. L’Île-de-France, les zones urbaines et les massifs montagneux concentrent l’essentiel des surfaces où l’éolien est écarté pour des raisons techniques, paysagères ou réglementaires. Les cartographies établies par l’ADEME et Météo-France identifient les gisements exploitables à partir de 5-6 m/s de vitesse de vent moyenne à 80-100 mètres de hauteur, seuil minimal de rentabilité économique pour une éolienne moderne. L’éolien terrestre a connu d’importantes avancées technologiques depuis vingt ans, selon les données du ministère de la Transition écologique, qui documente l’évolution du cadre réglementaire et des performances industrielles.

Le fonctionnement d’un parc éolien terrestre

Une éolienne terrestre convertit l’énergie cinétique du vent en électricité via une chaîne technologique que l’on retrouve, à quelques ajustements près, sur toutes les machines commerciales modernes.

La fondation, généralement en béton armé, stabilise la machine. Un socle de 300 à 800 mètres cubes de béton ancre plusieurs centaines de tonnes de structure acier. Une base plus ancienne pouvait peser 700 tonnes pour une éolienne de 2 MW ; les grandes machines modernes de 6 MW exigent des fondations de 1 000 à 1 500 tonnes de béton. Les éoliennes offshores diffèrent radicalement sur ce point, avec des fondations monopieux, jacket ou flottantes, mais l’éolien terrestre s’ancre toujours dans le sol par un socle gravitaire.

Le mât tubulaire en acier, construit en deux à quatre sections assemblées sur site, porte la nacelle au sommet. Les hauteurs typiques en 2024-2026 s’échelonnent de 100 à 165 mètres selon les générations, avec une tendance constante à l’augmentation. Des mâts plus hauts accèdent à des vents plus forts et plus stables, la vitesse du vent croissant avec l’altitude selon un profil logarithmique.

Les pales, au nombre de trois, captent le vent par effet de portance aérodynamique et entraînent le rotor. Leur longueur est passée de 30-40 mètres dans les années 2000 à 60-85 mètres aujourd’hui pour les machines terrestres, avec des rotors de 140 à 170 mètres de diamètre. Fabriquées en composites (fibres de verre, parfois de carbone, dans une matrice époxy), elles doivent résister à des contraintes cycliques pendant 20 à 25 ans d’usage.

À l’intérieur de la nacelle, trois architectures coexistent. L’architecture classique avec multiplicateur fait passer la vitesse de rotation du rotor (10 à 20 tours par minute) à celle de la génératrice (1 000 à 1 500 tours par minute). L’architecture direct drive supprime le multiplicateur, utilisant une génératrice à aimants permanents à grand nombre de pôles tournant directement à la vitesse du rotor — simplicité mécanique, moins de maintenance, mais génératrice plus lourde. L’architecture hybride combine un multiplicateur plus compact et une génératrice intermédiaire.

Un contrôleur embarqué orchestre le fonctionnement de la machine : il oriente la nacelle face au vent via un moteur de lacet (yaw), ajuste l’inclinaison des pales (pitch) selon la vitesse du vent, et déclenche l’arrêt automatique au-delà de la vitesse maximale de fonctionnement (typiquement 25 à 30 m/s). Un système de balisage lumineux diurne et nocturne, obligatoire en France, assure la visibilité pour le trafic aérien conformément aux réglementations DGAC.

L’électricité produite sort de la génératrice à basse tension (typiquement 690 V). Un transformateur embarqué dans la nacelle ou en pied de mât élève la tension à 20, 33 ou 66 kV pour la collecte interne du parc via des câbles enterrés. Le poste de livraison du parc élève à nouveau la tension à 63, 90 ou 225 kV selon le point d’injection sur le réseau RTE.

Les spécificités de l’implantation onshore

Les énergies renouvelables permettent de réduire les effets du réchauffement climatique. Choisir un site d’éolien terrestre mobilise une ingénierie d’implantation où s’entrecroisent contraintes techniques, environnementales, paysagères et réglementaires.

Le gisement de vent constitue la condition première. Une éolienne moderne exige au minimum 5-6 m/s de vitesse moyenne annuelle à hauteur de moyeu pour atteindre une rentabilité économique. Les atlas éoliens nationaux identifient les zones favorables en France : littoraux de la Manche, de l’Atlantique et de la Méditerranée, plaines du Nord et de Champagne, couloir rhôdanien, plateaux du Massif central, Languedoc, certains reliefs pyrénéens. Un mât de mesure installé sur site pendant 12 à 24 mois affine la caractérisation avant décision finale.

La distance aux habitations impose en France une séparation minimale de 500 mètres entre les éoliennes et les zones résidentielles, selon le Code de l’environnement. Les préfets peuvent durcir cette distance en fonction des conditions locales, et plusieurs projets récents ont été négociés avec des distances effectives de 700 mètres à 1 kilomètre.

Les contraintes paysagères interdisent ou restreignent l’implantation dans les parcs naturels, les sites classés, les abords de monuments historiques (périmètres de covisibilité de 500 mètres à plusieurs kilomètres), les zones d’appellations viticoles prestigieuses. L’Architecte des Bâtiments de France (ABF) dispose d’un pouvoir d’avis contraignant dans les périmètres protégés.

Les servitudes militaires et aériennes (radars Armée de l’Air, radars Météo-France, couloirs aériens, zones d’entraînement) excluent environ 30 % du territoire français de tout projet éolien terrestre, d’après les cartographies publiées par le ministère des Armées. Les discussions menées sous l’égide de la DGPR ont permis d’assouplir certaines contraintes depuis 2020, mais les radars secondaires de surveillance aérienne et les bases aériennes continuent de bloquer de vastes zones.

Les contraintes environnementales (ZNIEFF, Natura 2000, couloirs migratoires aviaires, habitats de chiroptères) conditionnent les études d’impact. Un projet type mobilise un bureau d’études spécialisé pendant 12 à 18 mois pour documenter la biodiversité locale, évaluer les risques de mortalité aviaire et chiroptère, et proposer des mesures de compensation. Le bridage nocturne des éoliennes pour protéger les chauves-souris, la peinture d’une pale en noir pour réduire la mortalité aviaire de 70 % selon des études norvégiennes, les systèmes de détection radar pour arrêter les machines à l’approche d’oiseaux rares figurent parmi les mesures courantes.

Les différences avec l’éolien en mer

Bien que la technologie de base soit commune, l’éolien terrestre et l’éolien en mer présentent des écarts notables qu’il est utile de clarifier.

Ces écarts expliquent la complémentarité des deux filières dans le mix éolien français : le terrestre apporte puissance volumique modérée mais coûts contenus et industrialisation rapide, tandis que l’offshore apporte puissance unitaire supérieure et facteur de charge élevé au prix d’un investissement plus lourd. Pour une mise en perspective plus large sur les parcs éoliens en mer et leur fonctionnement, notre article dédié détaille la spécificité technique de la filière offshore.

Les retombées économiques locales

L’installation d’un parc éolien terrestre génère des flux économiques significatifs pour les territoires d’implantation, à plusieurs niveaux.

Les retombées fiscales locales combinent plusieurs impositions. L’IFER (Imposition Forfaitaire sur les Entreprises de Réseaux) rapporte 7 700 € par MW installé et par an, répartis entre communes, intercommunalités et département. La taxe foncière sur les propriétés bâties concerne les postes de livraison. La cotisation foncière des entreprises s’ajoute. Selon les retours consolidés par France Énergie Éolienne, les parcs éoliens génèrent en moyenne 10 000 à 15 000 € de retombées fiscales par MW installé et par an. Un parc de 20 MW représente donc 200 000 à 300 000 € annuels pour le bloc communal et intercommunal, soit souvent 20 à 50 % du budget d’une petite commune rurale.

Les loyers versés aux propriétaires fonciers sur lesquels les éoliennes sont implantées varient selon les négociations, typiquement 4 000 à 8 000 € par éolienne et par an pour le terrain sous mât et les chemins d’accès. Sur la durée d’exploitation (20-25 ans), cela représente plusieurs centaines de milliers d’euros par pied d’éolienne.

La phase de construction mobilise localement des entreprises de terrassement, de gros œuvre, de levage et de transport spécial. Un parc de 20 MW représente typiquement 20 000 à 30 000 heures de travail sur site pendant la phase de construction.

La phase d’exploitation crée des emplois permanents de maintenance. France Énergie Éolienne et l’Observatoire de l’éolien recensent environ 28 000 emplois dans la filière française, répartis entre études et développement (15 %), fabrication (30 %), installation (20 %), exploitation et maintenance (25 %), démantèlement et recyclage (10 %). Les emplois de maintenance, ancrés localement, représentent une activité durable sur la durée de vie des parcs.

Le financement participatif renforce la dimension locale depuis la loi Climat et résilience de 2021, qui oblige les porteurs de projet à ouvrir au moins 20 % du capital à des investissements citoyens ou territoriaux. Plusieurs parcs récents associent ainsi des centaines d’habitants locaux au capital du projet, alignant les intérêts économiques et l’acceptabilité sociale.

L’acceptabilité sociale : le nerf de la guerre

Le frein principal au développement de l’éolien terrestre en France n’est ni technique, ni économique : il est social et institutionnel. L’opposition locale à des projets concrets reste le principal obstacle documenté, avec des délais d’autorisation allongés (5 à 8 ans en moyenne, contre 2 à 3 ans dans plusieurs pays voisins) et un taux significatif de recours en justice.

Les motifs invoqués par les opposants combinent plusieurs dimensions. Les enjeux paysagers : les mâts de 150-165 mètres sont visibles à plusieurs kilomètres, parfois dans des paysages classés ou emblématiques. Le bruit : une éolienne émet 30 à 45 dB à 500 mètres, niveau réglementé par une émergence maximale de 5 dB le jour et 3 dB la nuit au-dessus du bruit résiduel. Les effets stroboscopiques : le passage des pales devant le soleil peut projeter des ombres clignotantes sur les habitations proches à certaines heures, géré aujourd’hui par des logiciels de bridage automatique. L’impact immobilier : sujet débattu, avec des études contradictoires, selon les distances, les prix initiaux et les caractéristiques des marchés locaux. L’impact sur l’avifaune : quelques oiseaux et chauves-souris par éolienne et par an, sujet bien documenté et en progrès constant.

Les projets mieux acceptés partagent plusieurs caractéristiques : concertation précoce avec les riverains avant tout dépôt de dossier, transparence sur les retombées fiscales et les loyers, ouverture au financement participatif citoyen, choix d’implantation respectueux du paysage, bridage nocturne acoustique et chiroptère, peinture d’une pale en noir pour limiter la mortalité aviaire. Les projets mal conduits, en revanche, consument rapidement leur capital de confiance et nourrissent l’opposition nationale plus large que l’on observe depuis 2015-2020.

Pour une synthèse plus large sur les intérêts et les obstacles au développement de l’énergie éolienne, notre article d’analyse rassemble les arguments des différentes parties prenantes et les propositions de gestion adoptées à l’international.

Le repowering : renouveler plutôt que démanteler

Les premiers parcs éoliens terrestres français, installés au début des années 2000, arrivent désormais en fin de vie technique. Plutôt qu’un démantèlement pur, le repowering consiste à remplacer les machines anciennes par des éoliennes modernes, plus puissantes, sur le même site, en réutilisant tout ou partie des infrastructures existantes.

Les bénéfices du repowering sont multiples. La production augmente fortement : remplacer deux éoliennes de 1 MW par une éolienne de 4-6 MW peut doubler ou tripler la production annuelle sur le même foncier, grâce à la puissance unitaire supérieure et au facteur de charge amélioré des machines récentes. L’empreinte au sol diminue par la réduction du nombre de machines, ce qui peut améliorer l’acceptabilité paysagère. Les infrastructures existantes (accès routiers, raccordement électrique, fondations partielles dans certains cas) sont réutilisables, ce qui réduit le coût global de renouvellement de 30 à 50 % par rapport à un parc neuf. Les délais administratifs sont plus courts, avec des procédures allégées lorsque la puissance totale n’augmente pas significativement.

L’Allemagne et le Danemark, pionniers européens de l’éolien, ont déjà mené de nombreuses opérations de repowering. En France, le cadre réglementaire s’est clarifié en 2020-2023 avec la parution de guides dédiés. Les premiers projets français de repowering arrivent en procédure active à partir de 2024-2025, particulièrement en Bretagne, Hauts-de-France et Champagne. La Programmation pluriannuelle de l’énergie intègre cette dynamique dans ses projections : l’atteinte des 33-35 GW en 2028 mobilisera simultanément de nouveaux projets et des opérations de repowering des parcs anciens. Pour approfondir le rôle plus large de l’énergie éolienne comme option durable pour l’avenir, notre article de perspective détaille les trajectoires industrielles à 2050.

Les limites et les débats

L’éolien terrestre, malgré ses atouts, présente plusieurs limites qu’une analyse honnête doit reconnaître. La variabilité de la production, inhérente à toute énergie éolienne, impose un système électrique complémentaire combinant interconnexions européennes, stockage (batteries, STEP) et moyens pilotables (hydraulique, nucléaire) pour assurer la continuité d’alimentation. Le facteur de charge modéré (23-27 % en France) signifie qu’une puissance installée de 1 MW produit en moyenne 2 000 à 2 400 MWh par an, soit l’équivalent de la consommation électrique spécifique de 400 à 500 foyers français.

La dépendance aux matériaux stratégiques (terres rares pour les génératrices à aimants permanents, cuivre pour les câblages, béton et acier pour les structures) rend la filière vulnérable aux tensions géopolitiques sur les chaînes d’approvisionnement. Les industriels explorent activement des alternatives (génératrices sans terres rares, fondations à moindre empreinte béton) pour réduire cette dépendance.

Le recyclage des pales composites, longtemps un angle mort environnemental de la filière, progresse rapidement depuis 2020-2022 avec l’industrialisation des procédés de pyrolyse, de solvolyse et de réutilisation en panneaux composites ou en charges cimentières. L’interdiction européenne prochaine de mise en décharge des pales d’éoliennes à l’horizon 2025-2030 accélère la structuration de ces filières de recyclage.

FAQ — énergie éolienne terrestre

Qu’est-ce que l’énergie éolienne terrestre ?

L’énergie éolienne terrestre désigne la production d’électricité par des éoliennes installées à terre, par opposition à l’éolien en mer. Elle représente plus de 85 % de la puissance éolienne mondiale (850 GW en 2023). Une éolienne terrestre capte l’énergie cinétique du vent via ses pales, entraîne un rotor relié à une génératrice directement ou via un multiplicateur, produit un courant alternatif transformé en haute tension et injecté au réseau. Les machines modernes délivrent 2 à 6 MW par unité, avec un facteur de charge de 23 à 27 % en France.

Quelle différence avec l’éolien en mer ?

L’éolien terrestre utilise des machines de 2 à 6 MW unitaires, des fondations en béton armé ancrées dans le sol, un facteur de charge de 23 à 27 % et un coût d’investissement de 1,2 à 1,6 M€/MW. L’éolien en mer mobilise des machines de 8 à 15 MW, des fondations monopieux ou flottantes, un facteur de charge de 40 à 55 % et un coût d’investissement de 2,5 à 4 M€/MW. Le terrestre est plus mature et moins cher ; l’offshore est plus productif par machine mais nettement plus coûteux.

Quelles règles d’implantation pour un parc éolien terrestre en France ?

Une distance minimale de 500 mètres aux habitations est imposée par le Code de l’environnement, que le préfet peut durcir. L’implantation est exclue ou restreinte dans les parcs naturels, sites classés, abords de monuments historiques, zones de servitudes militaires et aériennes. Un gisement de vent de 5-6 m/s minimum à hauteur de moyeu est nécessaire. Une étude d’impact environnemental de 12 à 18 mois est obligatoire, avec analyse de la biodiversité aviaire et chiroptérologique. Le délai moyen entre idée et mise en service est de 5 à 8 ans.

Quelles retombées économiques locales d’un parc éolien ?

Les retombées fiscales locales (IFER, taxe foncière, CFE) représentent en moyenne 10 000 à 15 000 € par MW installé et par an, soit 200 000 à 300 000 € annuels pour un parc de 20 MW. Les loyers aux propriétaires fonciers s’élèvent à 4 000 à 8 000 € par éolienne et par an. La phase de construction mobilise 20 000 à 30 000 heures de travail local pour un parc de 20 MW. La maintenance crée des emplois permanents. Depuis 2021, les porteurs de projet doivent ouvrir au moins 20 % du capital à un financement participatif citoyen ou territorial.

Qu’est-ce que le repowering d’un parc éolien ?

Le repowering consiste à remplacer les éoliennes anciennes d’un parc arrivant en fin de vie par des machines modernes plus puissantes sur le même site, en réutilisant tout ou partie des infrastructures existantes (accès routiers, raccordement électrique, parfois fondations). Le gain de production peut atteindre 2 à 4 fois la capacité initiale pour un coût réduit de 30 à 50 % par rapport à un parc neuf, avec des délais administratifs plus courts. Les premiers projets français de repowering arrivent en procédure active à partir de 2024-2025, notamment en Bretagne, Hauts-de-France et Champagne.

L’article Qu’est-ce que l’énergie éolienne terrestre ? est apparu en premier sur Imep CNRS.

Efficacité théorique et performance réelle : deux notions à ne pas confondre

L’efficacité d’un panneau solaire, telle qu’annoncée par son fabricant, mesure la part de l’énergie solaire incidente qu’il peut convertir en électricité dans des conditions d’essai standard (STC, Standard Test Conditions) : irradiation de 1 000 W/m², température de cellule à 25 °C, masse d’air AM 1,5. Un module affichant 21 % d’efficacité convertit, dans ces conditions, 21 % de la puissance solaire reçue en puissance électrique. Les cellules haut de gamme (hétérojonction, TOPCon, IBC) atteignent 22 à 25 % en rendement commercial, comme détaillé dans notre article sur le principe des cellules solaires photovoltaïques.

La performance, en revanche, caractérise ce que l’installation fait réellement sur le terrain, toutes pertes intégrées. Elle se mesure généralement en kilowatt-heures par kilowatt-crête installé et par an (kWh/kWc/an), indicateur qui absorbe à la fois les spécificités du climat local, la qualité de l’installation et la gestion quotidienne de l’exploitation. En France métropolitaine, les productions observées s’échelonnent de 950 kWh/kWc/an dans les départements du Nord à plus de 1 450 kWh/kWc/an sur le pourtour méditerranéen, avec une moyenne nationale autour de 1 100-1 200 kWh/kWc/an.

Un autre indicateur clé, le performance ratio (PR), rapporte la production réelle à la production théoriquement possible compte tenu de l’irradiation mesurée. Il s’exprime sous forme de pourcentage ou de coefficient compris entre 0 et 1. Les bonnes installations françaises affichent un PR annuel entre 0,80 et 0,87. Un PR inférieur à 0,75 signale généralement un défaut de conception, d’installation ou de maintenance qu’il convient d’identifier rapidement.

Les quatre grandes familles de pertes

L’écart entre la puissance crête nominale et l’énergie utile produite annuellement se décompose en pertes identifiables, généralement classées en quatre familles.

Les pertes d’irradiation proviennent des conditions de site qui s’écartent de l’irradiation théorique maximale. L’orientation et l’inclinaison imparfaites, les masques proches (arbres, cheminées) et lointains (collines, bâtiments voisins), la salissure accumulée (poussière, pollen, fientes d’oiseaux, neige) réduisent l’énergie effectivement captée. Sur une installation bien conçue, ces pertes restent comprises entre 5 et 12 % par an.

Les pertes optiques concernent la réflexion de la lumière sur la surface du panneau. Le verre nu d’un module peut réfléchir 8 à 12 % de la lumière incidente selon l’angle. Les traitements antireflet et la texturation pyramidale des cellules réduisent ce taux à 3-5 %.

Les pertes thermiques s’imposent dès que la température de cellule dépasse 25 °C, référence STC. Avec un coefficient de température typique de -0,35 %/°C et des températures de cellule pouvant atteindre 55 à 65 °C en été, les pertes thermiques annuelles représentent 5 à 12 % selon le climat et la technologie des cellules. Les hétérojonction et TOPCon, moins sensibles à la chaleur (coefficient -0,24 à -0,30 %/°C), limitent cet impact.

Les pertes électriques cumulent plusieurs sources : mismatch entre panneaux d’une même chaîne (1-3 %), pertes dans les câbles continus et alternatifs (1-2 %), rendement de conversion des onduleurs (2-4 %), pertes dans les dispositifs de protection et les transformateurs. Le total atteint 6 à 10 % selon la qualité de l’installation. La conception des systèmes solaires photovoltaïques vise précisément à minimiser ces pertes par un dimensionnement rigoureux, comme détaillé dans notre article dédié.

Les pertes typiques et leur ordre de grandeur

La lecture de ce tableau met en perspective les efforts de gestion. Les pertes structurelles (orientation, inclinaison) se figent au moment de l’installation ; elles imposent une étude préalable rigoureuse. Les pertes opérationnelles (salissures, ombrage évolutif dû à une végétation qui grandit) se rattrapent par l’entretien. Les pertes thermiques et ohmiques dépendent du choix des composants, à sélectionner selon le contexte climatique et les longueurs de câble.

La dégradation progressive des modules

Un panneau photovoltaïque, même de très haute qualité, perd une fraction de sa puissance chaque année. Ce vieillissement s’exprime en taux de dégradation annuel, exprimé en pourcentage de puissance perdue par an. Trois mécanismes principaux se combinent.

La dégradation induite par la lumière (LID, Light-Induced Degradation) affecte principalement les cellules P-type historiques dopées au bore et à l’oxygène dissous. Elle se manifeste dans les premières semaines d’exposition, avec une perte initiale de 1 à 3 % qui se stabilise ensuite. Les cellules N-type et les cellules PERC modernes ont largement contourné ce phénomène.

La dégradation potentielle induite (PID, Potential-Induced Degradation) se manifeste sur les installations en séries haute tension, lorsque le potentiel électrique entre les cellules et le châssis métallique provoque une migration d’ions dans l’encapsulant et une perte de rendement cumulée pouvant atteindre 20-30 % dans les cas sévères. Les normes CEI 61215 et CEI 61730 imposent aux fabricants des tests de résistance au PID. Les modules certifiés PID-free limitent fortement ce risque.

Le vieillissement cellule proprement dit cumule microfissures, délamination locale de l’encapsulant, jaunissement de l’EVA, oxydation des contacts métalliques. Ces phénomènes lents, continus, constituent le taux de dégradation annuel communément cité.

Les valeurs typiques varient selon la technologie : 0,6 à 0,8 % par an pour le polycristallin classique, 0,5 à 0,7 % par an pour le monocristallin standard, 0,3 à 0,5 % par an pour les cellules PERC modernes, 0,25 à 0,35 % par an pour les cellules TOPCon et hétérojonction. Sur 25 ans d’exploitation, ces écarts se traduisent par des puissances résiduelles très différentes : 80-85 % pour les technologies classiques, 88-92 % pour les N-type récentes. Les garanties fabricants de puissance à 25 ans reflètent ces valeurs.

Le monitoring en temps réel : œil de l’exploitant

Surveiller la performance d’une installation photovoltaïque ne relève plus du luxe mais de la bonne pratique standard. Les systèmes de monitoring combinent capteurs, électronique embarquée et plateformes logicielles pour fournir aux exploitants une vision en temps réel de la production, des pertes et des défauts.

L’onduleur constitue le premier niveau de monitoring, en mesurant la production DC à ses entrées et la puissance AC à sa sortie. Les marques grand public (SMA Sunny Portal, Huawei FusionSolar, Fronius Solar.web, Enphase Enlighten) intègrent gratuitement des portails web et applications mobiles qui affichent les productions journalières, mensuelles, annuelles, et détectent les écarts aux attentes.

Les micro-onduleurs et optimiseurs remontent les informations au niveau de chaque panneau individuellement, ce qui permet de repérer instantanément un module défaillant ou ombragé. Cette granularité, absente des installations à onduleur central sans optimiseurs, transforme le diagnostic : au lieu de constater une baisse globale et de chercher l’origine à tâtons, l’exploitant identifie en quelques minutes le panneau concerné.

Les capteurs de référence (pyranomètre pour l’irradiation, sonde PT100 pour la température de cellule, anémomètre pour le vent) complètent le monitoring professionnel sur les installations de taille significative (au-delà de 100 kWc). La mesure directe de l’irradiation permet de calculer en temps réel le performance ratio et d’alerter instantanément en cas de dérive.

La norme CEI 61724 définit les standards internationaux de monitoring photovoltaïque, en précisant les grandeurs mesurées, leur précision et leur périodicité. Son respect conditionne la qualité comparative des analyses entre installations, site et opérateurs.

Maintenance préventive et curative

Une installation photovoltaïque exige peu de maintenance comparée à d’autres moyens de production d’électricité, mais le peu qu’elle demande conditionne sa durée de vie réelle. Deux régimes se distinguent.

La maintenance préventive est planifiée et récurrente. Elle comprend l’inspection visuelle annuelle des panneaux (recherche de microfissures, délamination, infiltration d’humidité), le contrôle des serrages mécaniques (boulons, pinces de serrage), la vérification de l’étanchéité des boîtiers de jonction, l’entretien de la végétation environnante (élagage des arbres qui grandissent et créent des ombrages nouveaux), et le nettoyage des modules. Un nettoyage annuel à l’eau claire, sans produit détergent ni brosse abrasive, suffit dans la plupart des cas à restaurer la transmittance initiale du verre.

La maintenance curative intervient après détection d’un défaut. Les pannes les plus fréquentes concernent l’onduleur (remplacement d’un ou plusieurs onduleurs au cours de la durée de vie d’une installation), les connexions électriques (oxydation, mauvais serrages), les diodes de bypass (destruction par surchauffe), et plus rarement les panneaux eux-mêmes. Un bon contrat de maintenance inclut une garantie de production associée à une obligation d’intervention dans un délai contractuel. La qualité de fabrication des produits solaires photovoltaïques initiale et la rigueur de la pose conditionnent directement la fréquence de ces interventions.

Comprendre la courbe I-V et les mesures électriques

Au-delà des indicateurs globaux, le diagnostic fin d’une installation passe par l’analyse de sa courbe caractéristique courant-tension (I-V). Cette courbe, mesurable panneau par panneau avec un équipement dédié, révèle la signature électrique de chaque module et permet de détecter des anomalies invisibles à l’œil : microfissures, soudures défectueuses, dégradation de la passivation, cellules endommagées par la foudre. Chaque défaut modifie la courbe de manière caractéristique : un escalier trahit une diode bypass activée sur une chaîne ombragée, un affaissement général signale une dégradation uniforme de la puissance, une cassure nette indique un shunt électrique interne. Le concept de longueur d’onde et l’interaction photon-matière expliquent précisément ces comportements — leur compréhension approfondie est accessible dans des ouvrages dédiés comme cet extrait des éditions Ellipses sur les longueurs d’onde et leur rôle dans la conversion photovoltaïque.

Les bonnes pratiques d’optimisation

Porter une installation photovoltaïque à son meilleur niveau de performance ne relève pas d’un seul geste miracle, mais d’une discipline continue. Plusieurs bonnes pratiques s’imposent sur la durée d’exploitation.

La surveillance active via un portail de monitoring doit devenir un réflexe hebdomadaire en résidentiel, quotidien en tertiaire. Comparer la production réelle aux attentes saisonnières permet de détecter rapidement toute dérive. Les seuils d’alerte automatiques configurés sur les plateformes (baisse de plus de 10 % par rapport à l’attendu, panne d’un onduleur) doivent être sollicités plutôt que de surveiller manuellement les courbes.

Le nettoyage annuel, idéalement réalisé au printemps avant la haute saison de production, restaure la transmittance des verres. L’eau claire, appliquée à la perche de nettoyage avec une brosse douce, suffit dans tous les cas résidentiels. Les installations très exposées (abords de voies rapides, zones industrielles, couloirs de migration d’oiseaux) peuvent nécessiter un double nettoyage annuel.

L’élagage régulier des arbres environnants prévient l’apparition progressive d’ombrages qui ne figuraient pas à l’installation initiale. Un seul mètre de feuillage qui touche un panneau peut coûter plusieurs pourcents de production annuelle.

Le remplacement anticipé de l’onduleur, à l’approche de sa durée de vie (10-15 ans selon le modèle), évite les interruptions prolongées de production en cas de panne estivale. Les technologies d’onduleurs évoluent : un remplacement à mi-vie peut également s’accompagner d’un gain de rendement lié à la génération plus récente du matériel.

Le recalibrage périodique de l’installation via une mesure de courbe I-V tous les 5 à 10 ans fournit un état de référence objectif de la santé du parc photovoltaïque, utile en cas de contestation d’une garantie de puissance avec le fabricant. Pour approfondir les enjeux énergétiques plus larges, notre dossier sur les origines et les impacts du changement climatique replace la performance photovoltaïque dans son contexte stratégique global.

FAQ — efficacité et performance de l’énergie solaire

Quelle différence entre efficacité et performance d’un panneau solaire ?

L’efficacité mesure la part de l’énergie solaire qu’un panneau peut convertir en électricité dans des conditions d’essai standard (1 000 W/m², 25 °C, AM 1,5). Les modules actuels affichent 20 à 24 %. La performance caractérise la production réelle d’une installation en conditions d’exploitation, toutes pertes intégrées (orientation, température, ombrage, salissures, onduleur, vieillissement). Elle se mesure en kWh produits par kWc installé et par an, typiquement 950 à 1 450 kWh/kWc/an en France selon la région.

Qu’est-ce qu’un bon performance ratio ?

Le performance ratio (PR) rapporte la production réelle à la production théoriquement possible compte tenu de l’irradiation mesurée. Une bonne installation française affiche un PR annuel entre 0,80 et 0,87. Un PR inférieur à 0,75 signale généralement un défaut de conception, d’installation ou de maintenance (ombrage non anticipé, onduleur défaillant, câblage sous-dimensionné, modules dégradés). La surveillance du PR dans le temps est un bon indicateur pour détecter précocement une dérive de l’installation.

À quelle vitesse se dégradent les panneaux solaires ?

Le taux de dégradation annuel varie selon la technologie : 0,6 à 0,8 %/an pour le polycristallin classique, 0,5 à 0,7 %/an pour le monocristallin standard, 0,3 à 0,5 %/an pour les cellules PERC modernes, 0,25 à 0,35 %/an pour les cellules TOPCon et hétérojonction. Sur 25 ans, cela donne une puissance résiduelle de 80-85 % pour les technologies classiques, 88-92 % pour les cellules N-type récentes. Les garanties fabricants de puissance à 25 ans reflètent ces valeurs.

Faut-il nettoyer régulièrement ses panneaux solaires ?

Oui, un nettoyage annuel est généralement bénéfique. La pluie nettoie partiellement les installations inclinées à plus de 15°, mais la poussière, les pollens, les fientes d’oiseaux et les résidus industriels s’accumulent progressivement. Les pertes par salissure atteignent 2 à 10 % par an selon la localisation. Un nettoyage au printemps à l’eau claire, sans produit détergent ni brosse abrasive, restaure la transmittance initiale. Les installations très exposées (routes, zones industrielles) peuvent justifier un double nettoyage annuel.

Comment surveiller la performance de son installation photovoltaïque ?

La plupart des onduleurs modernes intègrent gratuitement un portail web et une application mobile (SMA Sunny Portal, Huawei FusionSolar, Fronius Solar.web, Enphase Enlighten) qui affichent la production en temps réel et détectent les écarts aux attentes. Les micro-onduleurs et optimiseurs remontent les informations au niveau de chaque panneau, permettant un diagnostic fin. Pour les installations professionnelles de plus de 100 kWc, des capteurs de référence (pyranomètre, sonde thermique) permettent de calculer en continu le performance ratio selon la norme CEI 61724.

L’article L’efficacité et la performance de l’énergie solaire est apparu en premier sur Imep CNRS.

L’éolien offshore : une source mature en pleine expansion

La stratégie européenne de l’énergie marine renouvelable, présentée par la Commission européenne en 2020 dans la communication sur l’économie bleue durable, fixe un objectif de 60 GW d’éolien offshore en 2030 et de 300 GW en 2050 dans l’Union européenne. Cette trajectoire multiplierait par dix la capacité actuelle européenne en 30 ans, faisant de l’éolien en mer un pilier de la décarbonation du système électrique continental.

Le Royaume-Uni est aujourd’hui le premier producteur européen d’éolien offshore, concentrant environ 14 GW installés en 2023. L’Allemagne suit avec environ 8 GW, puis les Pays-Bas, le Danemark, la Belgique. La Chine est devenue à elle seule le premier marché mondial, franchissant les 30 GW offshore installés en 2023. Les États-Unis, longtemps en retrait, accélèrent leur déploiement avec plusieurs gigawatts attribués sur la côte Est (Rhode Island, New York, Massachusetts, Virginie).

La France, arrivée plus tard dans la filière, a mis en service ses premiers parcs commerciaux en 2022-2024 : Saint-Nazaire (480 MW, 2022), Saint-Brieuc (496 MW, 2023), Fécamp (497 MW, 2023-2024), Courseulles-sur-Mer (450 MW, 2024). D’autres parcs sont en construction ou en procédure avancée au Tréport, à Dieppe-Le Tréport, à Yeu-Noirmoutier, ainsi qu’en Méditerranée. La Programmation pluriannuelle de l’énergie cible 8 à 14 GW d’éolien en mer à l’horizon 2035.

Comment fonctionne une éolienne en mer

Le principe physique reste identique à celui de l’éolien terrestre : conversion de l’énergie cinétique du vent en énergie électrique. La mise en œuvre, en revanche, diffère sensiblement en raison des contraintes du milieu marin.

L’éolienne se compose de trois grandes sections. Les pales, au nombre de trois, captent le vent par effet de portance aérodynamique. Leur longueur, qui dicte la puissance captable, atteint 100 à 120 mètres sur les modèles 2024-2026 (Siemens Gamesa SG 14-236 DD, Vestas V236-15.0 MW, Goldwind GWH252-16MW). La nacelle, posée au sommet du mât, renferme l’ensemble des composants électromécaniques : arbre d’entraînement, multiplicateur (dans les machines à train d’engrenages) ou train direct (direct drive, sans multiplicateur), génératrice, transformateur, système de contrôle. Le mât, tubulaire en acier, peut atteindre 150 mètres de hauteur au-dessus du niveau de la mer.

La transformation en électricité suit plusieurs étapes. Le rotor tourne à basse vitesse (10 à 20 tours/minute) sous l’effet du vent. Un multiplicateur augmente cette vitesse jusqu’à 1 000-1 500 tours/minute pour alimenter la génératrice, sauf dans les architectures direct drive qui utilisent une génératrice à grand nombre de pôles tournant directement à la vitesse du rotor. La génératrice produit un courant alternatif triphasé, converti en tension adaptée par un transformateur embarqué (typiquement 33 ou 66 kV pour la collecte à l’intérieur du parc).

Un système de contrôle oriente la nacelle face au vent par un moteur de lacet (yaw), ajuste l’inclinaison des pales selon la vitesse du vent (pitch), et arrête la machine au-delà de la vitesse maximale de fonctionnement (typiquement 25-30 m/s). La coordination entre centaines d’éoliennes d’un même parc est assurée par un système SCADA qui remonte en temps réel la production, les paramètres mécaniques et les alertes vers un centre de supervision souvent installé à terre.

Les fondations : posées et flottantes

Le choix de la fondation constitue la décision technique structurante d’un projet offshore. Il dépend principalement de la profondeur d’eau, de la nature des sols marins, des conditions de houle et de courants.

Les fondations monopieux, majoritaires en 2024 (environ 80 % des machines posées), sont des tubes d’acier cylindriques de 6 à 10 mètres de diamètre, battus dans le sol marin jusqu’à 30-50 mètres de profondeur. Simples à concevoir et à installer, elles conviennent aux profondeurs d’eau jusqu’à 50 mètres environ. Leur fabrication en série par des sites industriels spécialisés (EEW en Allemagne, SIF aux Pays-Bas, Haizea Wind en Espagne) permet de produire une pièce toutes les 40 à 60 heures.

Les fondations jacket (treillis métallique en quatre pieds) s’imposent pour les profondeurs de 40 à 80 mètres ou pour les machines les plus puissantes. Leur structure légère mais rigide nécessite plus de main-d’œuvre à la fabrication mais moins d’acier par unité de puissance installée. Elles sont privilégiées en mer du Nord pour les nouveaux grands projets comme Dogger Bank.

Les fondations gravitaires, en béton armé, reposent simplement sur le fond marin grâce à leur propre poids (plusieurs milliers de tonnes). Elles conviennent aux profondeurs faibles à modérées sur sols durs. Leur utilisation reste minoritaire, concentrée sur quelques parcs danois et belges.

Les fondations flottantes, troisième génération, ouvrent l’accès aux profondeurs supérieures à 60 mètres, inaccessibles aux fondations posées. Plusieurs architectures coexistent. Le spar buoy (spar flottant) combine une bouée immergée lestée et un mât en surface (exploité par Hywind Scotland, premier parc flottant commercial au monde, 30 MW installés en 2017). La semi-submersible utilise une plateforme à flotteurs multiples (technologie WindFloat, retenue pour Provence Grand Large en Méditerranée française). La TLP (Tension Leg Platform) ancre une plateforme flottante par des câbles tendus au fond marin. L’éolien flottant passera à la phase commerciale à grande échelle à partir de 2026-2030, avec un potentiel mondial estimé à plusieurs milliers de gigawatts par l’IRENA, dans des zones jusqu’alors hors d’atteinte.

L’installation en mer : une logistique complexe

L’installation d’un parc éolien en mer mobilise une chaîne logistique spécifique, d’une ampleur comparable à celle des grands chantiers pétroliers offshore. Cinq étapes se succèdent.

La pré-fabrication à terre prépare les fondations, les sections de mât, les nacelles et les pales dans des ports dédiés (Le Havre, Saint-Nazaire, Cherbourg en France ; Harland & Wolff à Belfast, Grimsby au Royaume-Uni ; Cuxhaven en Allemagne). Ces ports, dimensionnés pour manipuler des pièces de plus de 1 000 tonnes et 120 mètres de long, nécessitent des investissements significatifs en quais renforcés, grues de forte capacité et aires de stockage.

Le transport vers le site utilise des navires spécialisés. Les jack-up vessels, plateformes auto-élévatrices à pieds télescopiques, transportent typiquement une à quatre éoliennes complètes. Leurs grues peuvent soulever 1 500 à 3 000 tonnes à 150 mètres de hauteur pour les derniers modèles (Wind Orca, Voltaire, Les Alizés). La construction de ces navires, sur mesure, coûte plusieurs centaines de millions d’euros chacun.

La pose des fondations précède l’installation des éoliennes. Les monopieux sont battus dans le sol marin par d’énormes marteaux hydrauliques (cadence de 30 à 45 coups par minute). L’opération est particulièrement sensible pour la faune marine en raison du bruit sous-marin engendré — d’où les précautions acoustiques décrites plus loin. Les jacket structures sont descendues et fixées par pieux subsidiaires. Les fondations gravitaires sont positionnées et lestées par remplissage in situ.

Le montage des éoliennes s’effectue en plusieurs manœuvres : pose du mât en deux ou trois sections, installation de la nacelle, fixation des trois pales (assemblées préalablement à l’étoile à terre ou montées pale par pale en mer selon la technique retenue). Chaque turbine demande typiquement 24 à 48 heures de pose par temps favorable.

La pose des câbles inter-éoliennes puis du câble export vers la terre mobilise des navires poseurs de câbles sous-marins. L’ensouillage du câble (enfouissement) par charrue ou jet fluidique le protège des courants et des ancres de pêche.

Les grands parcs éoliens en mer en Europe

Ce tableau illustre la montée en puissance continue des projets, avec un gigantisme croissant : de 10 à 100 MW dans les années 2000, à plus de 1 000 MW à partir de 2020, et plusieurs gigawatts pour les méga-parcs en cours comme Dogger Bank. Les parcs flottants, encore de taille modeste, ouvriront la voie à partir de 2025-2028 à des parcs commerciaux de plusieurs centaines de mégawatts installés en Méditerranée et sur l’Atlantique. Pour un cadre plus large sur l’énergie éolienne comme option durable pour l’avenir, notre article dédié détaille les trajectoires industrielles à long terme.

Les connexions au réseau électrique à terre

L’électricité produite par les éoliennes doit être transportée jusqu’au réseau terrestre à haute tension. Deux architectures coexistent selon la distance à la côte.

La liaison en courant alternatif haute tension (HVAC) convient aux parcs situés à moins de 70-80 kilomètres de la côte. Les câbles sous-marins, typiquement à 220 kV, raccordent le poste électrique offshore (station de compensation en mer) à un poste terrestre de conversion. Le coût d’investissement est modéré mais les pertes électriques augmentent avec la distance.

La liaison en courant continu haute tension (HVDC) s’impose pour les parcs les plus éloignés, au-delà de 80 kilomètres, ou pour les liaisons inter-réseaux internationales. Le courant continu se transporte avec moins de pertes sur de longues distances et sous tension très élevée (typiquement 320 ou 525 kV). Des stations de conversion AC/DC puis DC/AC aux deux extrémités ajoutent un coût d’investissement important, compensé par les économies sur les câbles et les pertes. Dogger Bank et plusieurs grands parcs allemands utilisent cette technologie.

L’installation des câbles sous-marins constitue un poste budgétaire majeur : un câble export HVDC de plusieurs centaines de kilomètres peut représenter 30 à 40 % du coût total d’un parc offshore. La pénurie relative de navires câbliers spécialisés et la complexité des opérations d’ensouillage conditionnent largement les délais de réalisation.

La maintenance offshore : un métier spécifique

Exploiter un parc éolien en mer demande une maintenance régulière et exigeante. Plusieurs centaines d’interventions annuelles sont typiquement nécessaires sur un parc de 80 à 150 éoliennes. Trois modes d’accès coexistent.

Les navires de transfert de personnel (CTV, Crew Transfer Vessels) acheminent les techniciens depuis le port de service jusqu’aux éoliennes. Ces catamarans spécialisés, capables de se plaquer contre l’embase d’une turbine sur houle modérée, permettent aux techniciens de passer à bord via une passerelle aménagée. Les CTV opèrent typiquement jusqu’à 80-100 km de la côte.

Les navires de maintenance en mer (SOV, Service Operation Vessels) forment des bases flottantes pour les parcs éloignés. Équipés de cabines pour 40 à 60 techniciens, ils peuvent rester en mer pendant 2 à 4 semaines consécutives, avec des systèmes actifs de stabilisation pour compenser la houle lors des transferts. Leur usage s’est imposé pour les parcs de mer du Nord britanniques et allemands.

Les hélicoptères complètent le dispositif pour les interventions urgentes ou lorsque les conditions de mer empêchent l’approche par bateau. Ils atterrissent sur des plateformes spécifiques aménagées sur le toit des nacelles.

Un parc éolien emploie typiquement 60 à 120 techniciens locaux pour une centaine d’éoliennes, en rotation 7/7 ou 14/14. Ces métiers, nouvellement créés, ont stimulé la formation dans les régions côtières hôtes : le lycée maritime de Nantes, le campus de la Croix-Blanche en Normandie, les écoles spécialisées britanniques (NETA, HETA) et danoises.

Impacts environnementaux et coexistence des usages

L’implantation de parcs éoliens en mer soulève des questions environnementales spécifiques, différentes de celles des installations terrestres.

Le bruit sous-marin des opérations de battage des monopieux affecte les mammifères marins (marsouins, dauphins, phoques) sur plusieurs kilomètres. Les protocoles modernes imposent un démarrage progressif (soft start), des rideaux de bulles atténuant la propagation sonore, des surveillants observant visuellement l’absence d’animaux dans la zone avant démarrage. Les études post-installation montrent que les populations locales reviennent généralement après la phase de construction, une fois les turbines opérationnelles.

L’impact sur les oiseaux marins est documenté par plusieurs programmes de recherche (BIAS, COWRIE au Royaume-Uni, programmes France Énergies Marines). Les collisions restent très faibles rapportées au nombre de passages d’oiseaux à travers les parcs. L’effet d’évitement peut néanmoins réduire l’habitat disponible pour certaines espèces sensibles (plongeons, macareux).

Les poissons et invertébrés benthiques réagissent différemment : les fondations artificielles créent des habitats nouveaux (effet récif) qui augmentent localement la biomasse et la biodiversité. Plusieurs études britanniques, danoises et néerlandaises ont documenté une augmentation des populations de crabes, homards, moules et poissons démersaux autour des installations offshore.

La coexistence avec la pêche constitue un enjeu majeur. Les navires pêcheurs sont généralement exclus des parcs pendant l’installation et la maintenance active. La question de l’autorisation d’une pêche passive (casiers, palangres) dans les parcs opérationnels fait l’objet de négociations entre filières. Certains pays (Belgique, Pays-Bas) autorisent désormais ces pratiques sous conditions, voyant l’effet récif comme un potentiel écologique et économique.

La coexistence avec la navigation maritime est régulée par des zonages qui préservent les couloirs de circulation commerciale et les zones de pêche traditionnelles. Les balisages lumineux, les signaux sonores de brume et les informations de navigation (cartographies, avis aux navigateurs) assurent la sécurité.

Perspectives et innovations

Plusieurs évolutions structurelles marquent la prochaine décennie de l’éolien offshore.

La montée en puissance des machines se poursuit. Les fabricants annoncent des turbines de 18 à 22 MW pour 2027-2028, avec des rotors dépassant 300 mètres de diamètre. À ce niveau, une seule éolienne peut produire suffisamment d’électricité pour couvrir la consommation annuelle de plus de 20 000 foyers européens.

L’éolien flottant sort de la phase pilote. Les premiers parcs commerciaux flottants de plusieurs centaines de mégawatts entrent en développement en France, Norvège, Royaume-Uni, Portugal. Ils ouvrent l’accès aux zones marines profondes de plus de 60 mètres, comme les façades méditerranéenne française et atlantique espagnole, mais aussi californienne et japonaise.

La production d’hydrogène en mer émerge comme une voie alternative à la liaison électrique pour les parcs les plus éloignés. Un électrolyseur installé sur une plateforme offshore produit de l’hydrogène vert à partir de l’électricité éolienne, transporté ensuite par pipeline ou par bateau. Plusieurs projets pilotes (PosHYdon aux Pays-Bas, SouthH2 en mer du Nord) évaluent la viabilité technique et économique de cette approche.

L’hybridation éolien-solaire-stockage en mer ouvre une troisième voie. Des plateformes flottantes photovoltaïques pourraient compléter les éoliennes offshore, mutualiser les infrastructures de câblage, et stabiliser la production injectée. Les premiers projets pilotes démarrent en mer du Nord et en Chine. Pour comparer la pertinence des différentes options renouvelables selon les contextes, notre dossier sur l’énergie solaire ou l’énergie éolienne : que choisir ? offre un éclairage comparatif. L’énergie éolienne terrestre reste par ailleurs le maillon dominant du déploiement éolien à court terme en Europe, l’offshore apportant une complémentarité de production et une puissance surfacique très supérieure. Pour une mise en perspective des intérêts et obstacles au développement de l’énergie éolienne, notre article de cadrage rassemble les principaux arguments du débat public français.

FAQ — parcs éoliens en mer

Comment fonctionne une éolienne en mer ?

Le principe est identique à celui des éoliennes terrestres : conversion de l’énergie cinétique du vent en électricité. Les pales captent le vent par portance aérodynamique et entraînent un rotor à 10-20 tours/minute. Cette rotation est transmise à une génératrice via un multiplicateur (ou directement en technologie direct drive), produisant un courant alternatif. Le courant est transformé à une tension adaptée, puis collecté par des câbles sous-marins jusqu’à un poste électrique offshore qui concentre la production du parc avant transport vers la terre.

Pourquoi l’éolien en mer produit-il plus que l’éolien terrestre ?

Les vents marins sont plus forts, plus stables et moins perturbés par les obstacles que les vents terrestres. Le facteur de charge d’une éolienne offshore atteint typiquement 40 à 55 %, contre 23 à 27 % pour une éolienne terrestre en France. À puissance installée égale, un parc éolien en mer produit environ deux fois plus d’énergie annuelle que son équivalent à terre. Cette performance supérieure compense en partie le surcoût d’installation et de maintenance en mer.

Qu’est-ce qu’une éolienne flottante ?

Une éolienne flottante est montée sur une plateforme ancrée au fond marin par des câbles tendus, plutôt que sur une fondation fixe. Elle permet d’exploiter des zones marines de plus de 60 mètres de profondeur, inaccessibles à l’éolien posé. Trois architectures coexistent : spar buoy, semi-submersible et TLP. Le premier parc flottant commercial mondial, Hywind Scotland, est opérationnel depuis 2017. Les premiers parcs commerciaux de plusieurs centaines de mégawatts entrent en développement en France, Norvège et Royaume-Uni à partir de 2026-2030.

Quel est le plus grand parc éolien en mer au monde ?

Le parc britannique de Dogger Bank (Royaume-Uni, mer du Nord) est en cours de mise en service progressive entre 2024 et 2026. Une fois complet, il affichera une puissance de 3 600 MW répartie en trois phases (A, B, C), ce qui en fera le plus grand parc éolien en mer au monde. Il alimentera environ 6 millions de foyers britanniques. Les deux phases précédentes, Hornsea One (1 218 MW, 2020) et Hornsea Two (1 386 MW, 2022), détenaient les précédents records.

Quel impact environnemental des parcs éoliens en mer ?

Les impacts incluent le bruit sous-marin des opérations de battage (atténué par des rideaux de bulles et des démarrages progressifs), d’éventuelles collisions avec des oiseaux marins (faibles en nombre), et la création d’habitats nouveaux pour poissons et invertébrés benthiques (effet récif positif). La coexistence avec la pêche et la navigation est régulée par zonages et protocoles. Les études post-installation montrent que les populations de mammifères marins reviennent généralement après la phase de construction, une fois les turbines opérationnelles.

L’article Les parcs éoliens en mer et leur fonctionnement est apparu en premier sur Imep CNRS.

L’éolien en 2026 : une filière mature en pleine accélération

L’année 2023 a vu, selon les chiffres compilés par RTE et le Syndicat des énergies renouvelables, la France franchir le cap des 22 GW de puissance éolienne installée, dont plus de 1,5 GW en mer sur les premiers parcs offshore mis en service (Saint-Nazaire, Saint-Brieuc, Fécamp, Courseulles). La production éolienne française a fourni environ 11 à 12 % de l’électricité nationale sur l’année, oscillant selon les conditions météorologiques entre 8 % et 17 % en moyenne mensuelle. En Europe, l’éolien est déjà la deuxième source d’électricité derrière le nucléaire en puissance installée et devant le gaz fossile.

La Programmation pluriannuelle de l’énergie française prévoit de porter la puissance éolienne terrestre installée à 33 à 35 GW d’ici 2028 et de déployer plusieurs gigawatts d’éolien en mer sur la décennie. Les objectifs européens REPowerEU, adoptés en 2022 dans le contexte de la guerre en Ukraine, accélèrent encore ce déploiement au nom de la sécurité d’approvisionnement énergétique.

Comprendre comment fonctionne une éolienne

Une éolienne moderne transforme l’énergie cinétique du vent en électricité en trois étapes. Les pales — typiquement trois, d’une longueur comprise entre 40 et 110 mètres pour les machines terrestres, jusqu’à 120 mètres pour les dernières générations offshore — captent le vent et tournent autour d’un axe horizontal. Leur profil aérodynamique, conçu sur les mêmes principes que les ailes d’avion, génère une force de portance qui entraîne le rotor. La vitesse de rotation reste modeste (10 à 20 tours par minute) pour limiter les contraintes mécaniques sur les pales.

À l’intérieur de la nacelle, placée au sommet du mât, un multiplicateur (ou, dans certaines éoliennes récentes, une transmission directe) élève la vitesse de rotation jusqu’à celle requise par la génératrice, qui convertit le mouvement mécanique en courant alternatif. Un système de contrôle oriente la nacelle face au vent, ajuste l’angle des pales selon la vitesse du vent et arrête la machine au-delà de 25 à 30 m/s pour éviter les dommages structurels. L’électricité produite transite ensuite par un transformateur avant d’être injectée sur le réseau.

Les performances d’une éolienne se mesurent par son facteur de charge, rapport entre la production réelle annuelle et la production théorique si la machine fonctionnait à pleine puissance en permanence. Ce facteur varie typiquement de 20 à 30 % pour les éoliennes terrestres en France métropolitaine, et atteint 40 à 55 % pour les éoliennes en mer mieux exposées à des vents stables et réguliers. Le coefficient de Betz, résultat théorique fondamental établi par Albert Betz en 1919, fixe un plafond absolu à 59,3 % pour la fraction d’énergie cinétique du vent qu’une éolienne peut convertir. Les machines modernes atteignent 45 à 50 % de ce rendement maximal théorique.

Les intérêts de l’énergie éolienne

L’attractivité de l’éolien repose sur cinq atouts documentés.

Le premier est environnemental. Sur l’ensemble du cycle de vie (fabrication, transport, installation, exploitation, démantèlement), une éolienne émet selon les analyses de l’ADEME et de l’IPCC entre 7 et 13 gCO₂eq par kilowattheure produit. À comparer aux 400 à 500 gCO₂eq/kWh du gaz naturel, 820 gCO₂eq/kWh du charbon, 50 gCO₂eq/kWh du photovoltaïque résidentiel, ou 5 à 12 gCO₂eq/kWh du nucléaire selon les études. L’éolien figure parmi les modes de production d’électricité à plus faible intensité carbone existants aujourd’hui.

Le deuxième est économique. Le coût actualisé de l’énergie éolienne terrestre (LCOE, Levelized Cost of Energy) est passé selon l’Agence internationale de l’énergie de 90 à 100 $/MWh en 2010 à 30 à 50 $/MWh en 2023, soit une division par deux à trois en une décennie. Les projets éoliens sont désormais, sans subvention, parmi les moyens les moins chers de produire de l’électricité dans la plupart des régions bien ventées, devant le gaz et le charbon neufs. L’éolien en mer, plus coûteux, reste dans la fourchette 60 à 120 $/MWh mais baisse également rapidement à mesure que les machines grossissent et que la filière industrielle mûrit.

Le troisième est énergétique et stratégique. Le vent est une ressource locale : une éolienne installée en Bretagne ou en Beauce ne dépend d’aucune importation de combustible. En période d’instabilité géopolitique, cette souveraineté énergétique devient un argument majeur. L’Europe, massivement dépendante des importations de gaz russe avant 2022, a fait de l’éolien l’un des piliers du plan REPowerEU.

Le quatrième est industriel et territorial. La filière éolienne française emploie selon l’Observatoire de l’éolien environ 28 000 personnes en 2023, sur l’ensemble de la chaîne (études, fabrication, installation, maintenance, démantèlement). Les emplois se répartissent largement en zones rurales et péri-urbaines, apportant de l’activité à des territoires moins exposés aux dynamiques métropolitaines. La maintenance, en particulier, reste ancrée localement.

Le cinquième est fiscal et local. Les parcs éoliens génèrent des recettes fiscales significatives pour les communes d’implantation (IFER, taxe foncière, cotisation foncière des entreprises), typiquement de l’ordre de 10 000 à 15 000 € par mégawatt installé et par an. Sur un parc de 20 MW, cela représente 200 000 à 300 000 € annuels redistribués entre la commune, l’intercommunalité, le département et la région.

Les obstacles et les limites

L’éolien fait face à plusieurs obstacles qui expliquent pourquoi son potentiel, même bien identifié, n’est pas pleinement exploité.

L’intermittence et l’intégration au réseau

Le vent souffle à sa guise. La production éolienne varie de l’heure à l’heure, du jour à la saison, selon les régimes météorologiques. En France, la production hivernale dépasse souvent deux fois la production estivale, ce qui coïncide heureusement avec la demande électrique elle-même plus forte en hiver. Mais les variations à court terme posent un défi pour les gestionnaires de réseau (RTE en France), qui doivent à chaque instant équilibrer production et consommation. L’intégration de parts croissantes d’éolien au système électrique exige le renforcement des interconnexions européennes, le développement de moyens de flexibilité (pilotage de la demande, stockage, hydroélectricité de pompage), et l’évolution des règles de marché pour rémunérer correctement les services systèmes.

L’impact sur la faune

Les études accumulées depuis vingt ans par la LPO et les programmes de recherche européens ont documenté les collisions d’oiseaux et de chauves-souris avec les pales. Les ordres de grandeur, toutes espèces confondues, s’établissent à quelques oiseaux et chauves-souris par éolienne et par an, avec une forte variabilité selon la localisation (proximité de couloirs migratoires), la saison, l’espèce et les dispositifs mis en place. Ces chiffres, significatifs individuellement, restent très inférieurs à d’autres causes de mortalité anthropique de l’avifaune (collisions avec les vitres, prédation par les chats domestiques, pesticides). Les techniques d’atténuation — bridage nocturne pour les chauves-souris, systèmes de détection radar pour arrêter les machines à l’approche d’oiseaux rares, peinture d’une pale en noir qui réduit selon certaines études norvégiennes la mortalité aviaire de 70 % — progressent régulièrement.

Les matériaux et le recyclage

Une éolienne de 3 MW contient environ 335 tonnes d’acier, 4,7 tonnes de cuivre, 2 tonnes de terres rares (dans les génératrices à aimant permanent), 1 200 tonnes de béton dans les fondations et 30 à 50 tonnes de matériaux composites dans les pales (résine époxy renforcée de fibre de verre ou de carbone). L’essentiel — acier, cuivre, béton, aluminium — est recyclable à plus de 90 %. Le point noir historique restait les pales composites, longtemps enfouies en décharge ou cimenteries. Les filières de recyclage des pales ont fortement progressé depuis 2020 : procédés de récupération des fibres par pyrolyse ou solvolyse, réutilisation en panneaux composites ou comme charges dans le ciment. L’objectif européen d’interdiction de mise en décharge des pales d’éoliennes en fin de vie à l’horizon 2025-2030 accélère l’industrialisation de ces filières.

L’acceptabilité sociale et le paysage

L’opposition locale à des projets éoliens concrets reste le frein récurrent du développement de la filière en France. Les motifs invoqués combinent perception paysagère (mâts visibles à plusieurs kilomètres), nuisances sonores réelles (30 à 45 dB à 500 mètres, limite réglementaire française fixée à une émergence de 5 dB le jour et 3 dB la nuit), impact sur l’immobilier local (études contradictoires), et parfois effet stroboscopique (passage d’ombre des pales à proximité d’une habitation à certains moments de la journée). Les projets les mieux acceptés sont ceux menés dans une démarche de co-construction avec les habitants, associant concertation précoce, transparence sur les retombées fiscales, et ouverture au financement participatif citoyen.

Les sites et les réseaux de transport

Les meilleurs gisements éoliens se situent souvent loin des centres de consommation : Bretagne, Hauts-de-France, Champagne-Ardenne pour le terrestre, façades Manche et Atlantique pour le maritime. La construction et l’exploitation d’énergie éolienne terrestre à grande échelle suppose donc un réseau haute tension capable d’acheminer l’électricité produite vers les zones urbaines demandeuses. Le dimensionnement du réseau, long à planifier et à construire, figure parmi les goulots d’étranglement documentés du développement éolien européen.

Éolien terrestre et éolien en mer : deux filières complémentaires

Les deux familles d’éoliennes partagent la technologie mais répondent à des contraintes différentes. L’éolien offshore bénéficie de vents plus forts, plus stables, moins perturbés par les obstacles, d’où un facteur de charge supérieur et une production plus prévisible. Les coûts d’investissement, d’installation et de maintenance sont en revanche plus élevés, avec une logistique maritime spécialisée.

L’éolien flottant, encore expérimental à grande échelle, ouvre la voie à l’exploitation de zones marines aux fonds supérieurs à 60 mètres où l’implantation en éolien posé devient techniquement ou économiquement inatteignable. La France, avec sa façade méditerranéenne et atlantique, dispose d’un potentiel important encore peu exploité. Les parcs éoliens en mer et leur fonctionnement présentent par ailleurs des spécificités techniques et logistiques détaillées dans notre article dédié.

Complémentarité avec le solaire et stockage

Une critique fréquente de l’éolien repose sur son caractère intermittent. L’argument s’atténue largement dès qu’on raisonne à l’échelle du système électrique plutôt qu’à celle d’une seule installation. Plusieurs mécanismes de compensation existent.

La complémentarité géographique : la production éolienne à l’échelle européenne, lissée sur plusieurs pays, présente une variabilité nettement plus faible que celle d’une région isolée. Les interconnexions renforcées réduisent l’impact des épisodes de faible vent localisés. La complémentarité temporelle avec le solaire : l’éolien produit davantage en hiver et la nuit, le solaire davantage en été et le jour. Un système combinant les deux présente une production plus régulière que chacun pris isolément. Le stockage à court terme (batteries, pompage hydraulique) absorbe les fluctuations horaires à journalières. L’hydrogène vert, produit par électrolyse à partir d’électricité renouvelable excédentaire, ouvre une voie de stockage à plus long terme, bien que sa rentabilité reste à démontrer à grande échelle. Pour une vue d’ensemble des arbitrages entre l’énergie solaire ou l’énergie éolienne, notre article de comparaison développe les situations où chaque technologie prend l’avantage.

Perspectives 2026-2035

Les perspectives de l’éolien sur la prochaine décennie combinent plusieurs dynamiques. La montée en puissance des machines se poursuit, avec des éoliennes offshore de 20 MW annoncées pour 2027-2028. L’éolien flottant sort de la phase pilote pour aborder ses premiers projets commerciaux de plusieurs centaines de mégawatts. Les coûts continuent de baisser, portés par les économies d’échelle et les progrès industriels. L’intégration au système électrique progresse grâce au déploiement des batteries stationnaires, de l’interconnexion européenne renforcée et du pilotage intelligent de la demande. L’acceptabilité sociale, enfin, reste le défi le plus qualitatif : les projets réussis de 2030 seront ceux qui auront réussi, dès 2025, à construire un rapport de confiance et de partage de valeur avec les territoires d’implantation.

FAQ — énergie éolienne

Quelle est la part de l’éolien dans l’électricité française ?

En 2023, l’éolien a fourni environ 11 à 12 % de l’électricité française selon RTE, avec une puissance installée de plus de 22 GW (dont plus de 1,5 GW en mer). La Programmation pluriannuelle de l’énergie vise 33 à 35 GW d’éolien terrestre à l’horizon 2028. À l’échelle européenne, l’éolien couvre déjà plus de 20 % de la production électrique et figure parmi les sources à plus forte croissance.

Les éoliennes sont-elles vraiment efficaces économiquement ?

Oui. Le coût actualisé de l’énergie éolienne terrestre est passé de 90-100 $/MWh en 2010 à 30-50 $/MWh en 2023 selon l’Agence internationale de l’énergie, soit une division par deux à trois en une décennie. L’éolien terrestre figure désormais parmi les modes de production d’électricité les moins chers dans les régions bien ventées, sans subvention. L’éolien en mer, encore plus coûteux (60-120 $/MWh), baisse également rapidement.

Les éoliennes tuent-elles beaucoup d’oiseaux ?

Les études accumulées estiment la mortalité aviaire à quelques oiseaux et chauves-souris par éolienne et par an, avec une forte variabilité selon la localisation et l’espèce. Ces chiffres restent très inférieurs à d’autres causes anthropiques (collisions avec les vitres, prédation par les chats domestiques, pesticides). Les techniques d’atténuation (bridage nocturne, détection radar, peinture d’une pale en noir) permettent de réduire fortement ces impacts.

Les pales des éoliennes sont-elles recyclables ?

Oui, mais cela reste techniquement complexe. Les pales en composites (résine époxy et fibres de verre ou carbone) représentent 30 à 50 tonnes par éolienne. Les procédés industriels récents (pyrolyse, solvolyse) récupèrent les fibres pour les réutiliser en panneaux composites ou en charges cimentières. Les objectifs européens d’interdiction de mise en décharge des pales à l’horizon 2025-2030 accélèrent l’industrialisation de ces filières de recyclage.

Que faire quand il n’y a pas de vent ?

L’intermittence se gère à l’échelle du système électrique et non d’une éolienne isolée. Quatre leviers coexistent : la complémentarité géographique (le vent souffle rarement de la même manière partout en Europe), la complémentarité avec le solaire (saisonnière et diurne), le stockage court terme (batteries, pompage hydraulique), et les moyens pilotables de secours (hydroélectrique, gaz, nucléaire) qui prennent le relais lors des périodes de faible vent.

L’article Les intérêts et les obstacles au développement de l’énergie éolienne est apparu en premier sur Imep CNRS.

Deux technologies, deux ressources

Le solaire photovoltaïque convertit la lumière du soleil en électricité grâce à des cellules semi-conductrices en silicium. Le processus est statique, silencieux, sans pièce mobile. Les panneaux s’installent sur les toitures, en ombrières de parking, au sol sur des terrains peu valorisés, ou en centrales dédiées. Le rendement des modules atteint 20 à 24 % dans les technologies commerciales récentes. Le courant continu produit est converti en courant alternatif par un onduleur avant d’être consommé sur place ou injecté sur le réseau. Pour approfondir les critères de choix techniques, notre dossier dédié à l’efficacité et la performance de l’énergie solaire détaille les indicateurs clés.

L’éolien exploite l’énergie cinétique du vent grâce à des turbines à pales. Les machines résidentielles (éoliennes individuelles) sont très rares et peu rentables en France ; le marché est largement dominé par les parcs éoliens collectifs ou industriels, composés de plusieurs machines de 2 à 6 MW unitaires à terre, et de 8 à 15 MW en mer. Le principe de fonctionnement est documenté en détail dans notre article sur l’énergie éolienne comme option durable pour l’avenir.

Première différence structurante : le solaire convient au résidentiel individuel, l’éolien non. Un particulier peut installer 3 à 9 kWc de panneaux sur son toit et produire 3 000 à 13 000 kWh par an. Il ne peut pas installer une éolienne digne de ce nom (20 à 165 mètres de hauteur de mât) sur son terrain sans autorisation lourde, sans un vent de qualité et sans un budget qui dépasse largement celui d’une installation solaire équivalente. Pour les propriétaires qui souhaitent produire leur propre électricité, l’énergie solaire est souvent la seule option viable. Pour en savoir plus, consultez notre article sur les systèmes solaires.

Comment se compare la production

Les deux technologies produisent de l’électricité, mais leur comportement dans le temps diffère fondamentalement. Trois notions structurent cette comparaison.

Le facteur de charge rapporte la production réelle annuelle à la production théorique si la machine fonctionnait à pleine puissance en permanence. Il atteint 10 à 20 % pour le solaire photovoltaïque en France selon la région (0,1 à 0,2 de coefficient), 23 à 27 % pour l’éolien terrestre, 40 à 55 % pour l’éolien en mer. L’éolien produit donc, à puissance installée équivalente, deux à trois fois plus d’énergie annuelle que le solaire, mais au prix d’investissements bien plus importants par machine.

Le profil de production diffère radicalement. Le solaire produit uniquement le jour, avec un pic au midi solaire, et cinq à dix fois plus l’été que l’hiver. L’éolien fonctionne jour et nuit, avec une production typiquement plus forte en hiver qu’en été, sans corrélation prévisible avec l’heure de la journée. Contrairement à une idée reçue parfois diffusée, l’éolien n’est pas disponible « 24 heures sur 24 et 7 jours sur 7 » : il produit selon le vent, qui reste intermittent et imprévisible à court terme, même si les saisons dominantes sont identifiables.

La complémentarité temporelle entre les deux sources constitue un atout systémique majeur. La corrélation statistique entre production solaire et production éolienne est faiblement positive à l’échelle européenne, autour de 0,1 à 0,2 selon les études de RTE. Autrement dit, les deux sources tombent rarement en même temps, et un mix qui combine les deux fournit une production plus régulière que chacune prise isolément. Cette complémentarité est au cœur des stratégies énergétiques européennes.

Comparatif complet solaire vs éolien

La lecture du tableau met en évidence le positionnement complémentaire des deux technologies plutôt qu’une supériorité générale. L’éolien terrestre est le plus compétitif en LCOE, suivi du solaire au sol de grande échelle. Le solaire résidentiel, plus coûteux à l’échelle individuelle, reste pourtant la seule option réellement accessible aux particuliers qui veulent produire leur électricité.

Les coûts : investissement, LCOE et rentabilité

La compréhension des coûts exige de distinguer plusieurs niveaux d’analyse.

Le coût d’investissement (CAPEX) rapporté à la puissance installée varie fortement. Pour une installation solaire résidentielle française de 5 kWc en 2024-2026, comptez 2 000 à 3 000 € par kWc installé tout compris (panneaux, onduleur, structure, pose, démarches). Pour un parc éolien terrestre industriel, le coût d’investissement par MW s’établit à 1,2 à 1,6 M€. L’écart s’explique par les économies d’échelle : une installation résidentielle de 5 kWc mobilise un chantier, un raccordement, des démarches administratives fixes amortis sur une très petite puissance.

Le LCOE (Levelized Cost of Energy) actualise l’ensemble des coûts (investissement, exploitation, maintenance, démantèlement) sur la durée de vie pour obtenir un coût moyen par MWh produit. Les chiffres de l’Agence internationale de l’énergie et de l’IRENA pour 2023 indiquent 30 à 50 $/MWh pour l’éolien terrestre, 40 à 80 $/MWh pour le solaire photovoltaïque commercial, 60 à 120 $/MWh pour l’éolien en mer. Les anciens chiffres (0,05 €/kWh pour l’éolien, 0,10 €/kWh pour le solaire) parfois cités dans la littérature grand public correspondent à des données de 2015-2018 qui ne reflètent plus l’état actuel du marché : le solaire a baissé bien davantage que l’éolien et les deux technologies sont désormais très compétitives.

La rentabilité pour un particulier se mesure différemment : il ne s’agit pas de vendre de l’électricité mais de remplacer une consommation qu’il faudrait autrement acheter. Le temps de retour sur investissement d’une installation solaire résidentielle en 2024-2026 se situe entre 8 et 14 ans selon le coût d’installation, la consommation électrique, le taux d’autoconsommation et le tarif de rachat du surplus. Pour un ménage qui consomme 4 500 à 6 000 kWh par an, une installation de 3 à 6 kWc rentabilise généralement bien.

Contraintes d’implantation : ce qu’il faut à chaque technologie

Au-delà des chiffres, les conditions de déploiement diffèrent notablement.

Le solaire photovoltaïque nécessite d’abord une surface exposée. Une toiture orientée sud, avec une inclinaison de 20 à 45°, sans ombrage important, constitue le meilleur emplacement. Les orientations est et ouest restent viables avec 15 à 20 % de production en moins. Les déclarations administratives (déclaration préalable de travaux) sont légères en métropole. En secteur patrimonial protégé ou en abords de monument historique, les contraintes esthétiques (intégration au bâti, tuiles solaires) peuvent renchérir le projet de 20 à 50 %. En sol, une étude d’impact environnemental est obligatoire au-delà de 250 kWc, un permis de construire au-delà de 1 MW.

L’éolien terrestre exige un gisement de vent : au minimum 5 à 6 m/s de vitesse moyenne à la hauteur de moyeu sur une année, avec un régime régulier. Les cartographies éoliennes nationales identifient les zones favorables — côtes de la Manche et de l’Atlantique, plaines du Nord et de Champagne, couloir rhodanien, Languedoc. Les zones urbaines et péri-urbaines sont généralement exclues par les règles d’éloignement (500 mètres minimum aux habitations en France). L’emprise au sol est faible (quelques dizaines de mètres carrés par éolienne) mais la visibilité paysagère s’étend à plusieurs kilomètres. Les délais d’autorisation s’étalent sur 2 à 4 ans en moyenne, avec étude d’impact détaillée et consultation publique obligatoires.

L’éolien en mer, enfin, exige des eaux relativement peu profondes (moins de 60 mètres pour le posé, sans limite pour le flottant), un gisement de vent de qualité, et une compatibilité avec les autres usages maritimes (pêche, navigation, défense). Les délais administratifs atteignent 6 à 10 ans entre l’idée initiale et la mise en service effective.

Le cas du particulier : pourquoi le solaire domine

Pour un particulier souhaitant produire de l’électricité, la question du choix se tranche presque toujours en faveur du solaire, pour plusieurs raisons convergentes.

La disponibilité de la ressource est plus universelle. Chaque toiture reçoit du soleil, même modestement en hiver ou en région nord. Peu de terrains résidentiels bénéficient en revanche d’un gisement de vent suffisant pour faire tourner rentablement une éolienne individuelle : la plupart des sites urbains et péri-urbains sont sévèrement turbulencés par le bâti environnant.

Le coût d’entrée diffère d’un ordre de grandeur. Une installation photovoltaïque résidentielle de 3 à 6 kWc coûte 6 000 à 18 000 € tout compris. Une éolienne individuelle comparable (1 à 10 kW) coûte 15 000 à 50 000 € pose comprise, pour une production souvent décevante en zone péri-urbaine.

Les démarches administratives sont incomparables. Une simple déclaration préalable suffit pour une installation solaire résidentielle en toiture. Une petite éolienne en zone habitée exige un permis de construire, une étude de bruit, parfois une enquête publique selon la hauteur.

La maintenance est minimale pour le solaire (nettoyage annuel, changement éventuel d’onduleur à mi-vie). L’éolienne individuelle comporte des pièces mobiles soumises à usure et nécessite une maintenance mécanique régulière.

L’acceptabilité sociale est meilleure pour le solaire résidentiel, invisible en toiture, silencieux et sans impact paysager direct. Les éoliennes individuelles, visibles et parfois audibles, génèrent fréquemment des tensions avec le voisinage.

L’hybridation : combiner plutôt que choisir

À grande échelle — projet professionnel, collectivité, zone d’activité — la question du choix ne se pose plus dans les mêmes termes. Les centrales hybrides solaire-éolien-stockage émergent comme une architecture performante qui exploite la complémentarité des deux sources. Un même site reçoit des éoliennes, un parc solaire et un système de batteries. L’infrastructure commune (poste de livraison, raccordement au réseau, emprise foncière, autorisations) est mutualisée, ce qui réduit les coûts. Les deux sources, peu corrélées, fournissent une production plus régulière que chacune isolément. La batterie absorbe les fluctuations horaires et stabilise l’injection.

Les premiers projets hybrides à grande échelle sont opérationnels en Inde (Kutch), en Australie (Kennedy Energy Park), au Chili (Cerro Dominador) et en Espagne. En France, les premiers appels d’offres hybrides sont lancés depuis 2025 par la CRE (Commission de régulation de l’énergie) pour des centrales combinant production photovoltaïque, parfois éolienne, et stockage par batterie. La hiérarchie du mix hybride varie selon le site : sur un terrain très ensoleillé peu venté, le solaire domine avec un complément éolien modeste ; sur un site très venté à ensoleillement modéré, l’équilibre s’inverse.

Pour un particulier, l’hybridation à l’échelle domestique (panneaux + micro-éolienne) n’a généralement pas d’intérêt économique. Le couplage pertinent au foyer associe plutôt solaire, batterie et, éventuellement, pilotage intelligent du chauffe-eau et du véhicule électrique. Les principales formes d’énergie renouvelable disponibles incluent d’autres options (hydraulique, géothermie, biomasse) dont la pertinence varie selon le contexte.

Contexte réglementaire et fiscal français

Le cadre français encourage aujourd’hui à la fois le solaire et l’éolien via plusieurs dispositifs. La prime à l’autoconsommation photovoltaïque, versée sur cinq ans, soutient les installations résidentielles et tertiaires. Le tarif de rachat du surplus par EDF OA garantit un prix de vente réglementé pour l’électricité injectée au réseau. La TVA à 10 % s’applique aux installations solaires ≤ 3 kWc sur bâtiments existants. Les certificats d’économie d’énergie peuvent être mobilisés pour certains équipements complémentaires.

Pour l’éolien, les appels d’offres CRE pilotent le déploiement à l’échelle industrielle avec un tarif garanti sur 20 ans. Les retombées fiscales locales (IFER, taxe foncière, cotisation foncière des entreprises) apportent aux communes d’implantation 10 000 à 15 000 € par mégawatt et par an. Le financement participatif est encouragé par la loi Climat et résilience, qui oblige les porteurs de projet à ouvrir au moins 20 % du capital à des investissements locaux (collectivités ou citoyens).

Le choix entre solaire et éolien à l’échelle individuelle dépend donc autant des caractéristiques techniques de chaque source que du contexte réglementaire, qui favorise aujourd’hui très nettement le solaire résidentiel. À plus grande échelle, les deux technologies se complètent dans la construction du mix électrique français et européen. Pour replacer cette décision dans une démarche plus large de contribution individuelle au climat, notre article sur les manières de lutter contre le changement climatique de chez soi propose un cadre d’action cohérent.

FAQ — solaire ou éolien, que choisir

Solaire ou éolien pour un particulier : que choisir ?

Le solaire photovoltaïque s’impose pour la quasi-totalité des particuliers. Les raisons sont convergentes : la ressource solaire est plus universelle (chaque toiture reçoit du soleil), le coût d’entrée est plus faible (6 000-18 000 € contre 15 000-50 000 € pour une petite éolienne), les démarches administratives sont plus simples, la maintenance est minimale, et l’acceptabilité du voisinage est meilleure. Les éoliennes individuelles ne sont rentables que sur des sites très spécifiques disposant d’un bon gisement de vent et sans contrainte paysagère.

Quelle source est la moins chère : solaire ou éolien ?

Le LCOE (coût actualisé de l’énergie) est comparable et très compétitif pour les deux technologies à grande échelle industrielle : 30 à 50 $/MWh pour l’éolien terrestre, 40 à 80 $/MWh pour le solaire photovoltaïque commercial selon les données IRENA 2023. L’éolien en mer reste plus cher (60-120 $/MWh). Les deux technologies ont vu leurs coûts divisés par deux à trois en une décennie. Pour un particulier, le solaire résidentiel est systématiquement plus accessible en pratique.

L’éolien produit-il vraiment 24h/24 ?

Non, contrairement à une idée reçue. L’éolien produit selon le vent, qui reste intermittent et imprévisible à court terme, même si les saisons dominantes sont identifiables (production plus forte en hiver qu’en été). Le facteur de charge moyen s’établit à 23-27 % pour l’éolien terrestre en France, 40-55 % pour l’éolien en mer. C’est plus que le solaire (10-20 %) mais nettement moins que les 100 % d’une hypothétique production continue. L’éolien doit être combiné à d’autres sources et à des moyens de flexibilité pour assurer l’équilibre du réseau.

Solaire et éolien peuvent-ils se combiner ?

Oui, et cette combinaison est même très pertinente à grande échelle. La corrélation statistique entre production solaire et éolienne est faiblement positive, ce qui signifie que les deux sources ne tombent presque jamais ensemble. Les centrales hybrides solaire-éolien-stockage émergent comme une architecture performante qui exploite cette complémentarité. L’infrastructure commune (poste de livraison, raccordement, emprise foncière) est mutualisée, ce qui réduit les coûts et stabilise la production.

Quelle est la durée de vie d’une installation solaire ou éolienne ?

Les panneaux solaires modernes sont garantis par les fabricants pour 25 ans avec une puissance résiduelle de 85 à 92 %, et fonctionnent généralement 30 à 35 ans. L’onduleur, en revanche, doit être remplacé tous les 10 à 15 ans. Une éolienne a une durée de vie technique de 20 à 25 ans (25 à 30 ans en offshore), après quoi le repowering (remplacement par une machine plus moderne sur le même site) est souvent préféré au démantèlement pur.

L’article L’énergie solaire ou l’énergie éolienne : Que choisir ? est apparu en premier sur Imep CNRS.

Qu’est-ce qu’une énergie propre ?

L’expression « énergie propre » désigne, dans son acception la plus courante et la plus rigoureuse, une source de production d’électricité ou de chaleur qui ne libère pas ou très peu de gaz à effet de serre ni de polluants atmosphériques lors de son exploitation. Le critère central est l’absence de combustion émettant du dioxyde de carbone, des oxydes d’azote, des oxydes de soufre ou des particules fines. Le qualificatif s’applique donc prioritairement aux technologies qui transforment une ressource physique (lumière solaire, vent, chute d’eau, chaleur souterraine, fission nucléaire) en énergie utile sans brûler de combustible fossile.

Cette définition conventionnelle recouvre une famille hétérogène. Le solaire photovoltaïque, l’éolien terrestre et offshore, l’hydroélectricité, la géothermie profonde et le nucléaire en font partie selon la plupart des classifications internationales. Le biogaz et la biomasse bois peuvent y entrer dans certaines conditions, mais la combustion qui les caractérise les place souvent dans une catégorie à part. Les combustibles fossiles (charbon, pétrole, gaz naturel) en sont exclus par définition, même dans leurs formes les plus modernes (cycle combiné gaz à capture de CO₂, par exemple), faute de scalabilité démontrée et d’un bilan émissif net nul.

Énergie propre, verte, renouvelable, bas-carbone : clarifier les catégories

Les termes qui coexistent dans le débat public ne sont pas synonymes. Chacun répond à un critère précis, parfois complémentaire, parfois en tension avec les autres.

Une énergie est dite renouvelable lorsque la ressource qu’elle mobilise se reconstitue à l’échelle humaine : le soleil ne s’épuise pas à l’échelle de plusieurs milliards d’années, le vent et la pluie se renouvellent en permanence, la géothermie exploite une énergie géologique de très longue durée. Les combustibles fossiles, produits par des processus géologiques étalés sur des millions d’années, ne remplissent pas ce critère. Le nucléaire, basé sur un minerai finissant, n’est pas stricto sensu renouvelable — bien que sa densité énergétique très supérieure permette des durées d’exploitation de plusieurs siècles avec les réserves connues.

Une énergie est dite verte lorsque son exploitation a un impact environnemental globalement faible — au-delà des seules émissions de CO₂. Ce critère plus exigeant intègre l’usage des sols, l’impact sur la biodiversité, les matériaux mobilisés, la gestion des déchets en fin de vie. Selon cette lecture, le petit hydraulique de haute montagne peut être vert ; les grands barrages tropicaux qui submergent des vallées et émettent du méthane par décomposition de la biomasse engloutie le sont beaucoup moins. La notion de vert dépend donc du contexte d’implantation, pas seulement de la technologie.

Une énergie est dite bas-carbone (ou low-carbon dans la littérature internationale) lorsque ses émissions de gaz à effet de serre sur le cycle de vie complet restent très inférieures à celles des énergies fossiles. Le GIEC utilise un seuil indicatif d’environ 100 gCO₂eq/kWh pour qualifier une source de bas-carbone — à comparer aux 400 à 500 g/kWh du gaz naturel et 820 g/kWh du charbon. Sous ce seuil, on trouve l’éolien (7-13 g), le nucléaire (5-12 g), l’hydroélectrique (10-25 g), le solaire PV (40-60 g).

L’énergie propre, enfin, désigne plutôt l’absence d’émissions pendant l’exploitation, sans nécessairement considérer le cycle de vie complet. Elle est souvent utilisée comme synonyme approximatif de bas-carbone. Les relations entre ces concepts sont détaillées plus finement dans notre article dédié aux concepts d’énergie renouvelable, d’énergie verte et autres.

Les principales sources d’énergie propre

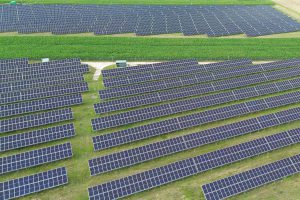

Le solaire photovoltaïque

Le solaire photovoltaïque convertit directement la lumière du soleil en électricité grâce à des cellules semi-conductrices exploitant l’effet photovoltaïque. Sans combustion ni pièces mobiles, ces cellules produisent du courant continu transformé en courant alternatif par un onduleur. Les installations s’échelonnent de quelques panneaux sur une toiture résidentielle à des centrales au sol de plusieurs gigawatts. Les rendements commerciaux atteignent 20 à 24 % selon la technologie. Les émissions de cycle de vie (fabrication comprise) s’établissent à 40-60 gCO₂eq/kWh selon le mix électrique du pays de production. Pour approfondir les paramètres de rendement et de performance, notre article sur l’efficacité et la performance de l’énergie solaire détaille les indicateurs clés.

L’énergie éolienne

L’éolien exploite l’énergie cinétique du vent via des turbines à axe horizontal de 2 à 20 MW unitaires. Terrestre ou en mer, il constitue l’une des sources les moins carbonées disponibles (7-13 gCO₂eq/kWh sur le cycle de vie). Son facteur de charge varie de 23-27 % en terrestre à 40-55 % en offshore. Le vent étant intrinsèquement variable, l’éolien fonctionne en complémentarité avec le solaire et les moyens pilotables. Notre dossier sur l’énergie éolienne comme option durable pour l’avenir détaille les projections industrielles à 2030-2050.

L’hydroélectricité

L’hydroélectricité exploite l’énergie cinétique et potentielle de l’eau en mouvement pour faire tourner des turbines. Elle se décline en trois grandes familles : les grands barrages à réservoir (comme Serre-Ponçon, Tignes ou le barrage d’Itaipu), les centrales au fil de l’eau sans accumulation significative, et les stations de transfert d’énergie par pompage (STEP) qui fonctionnent comme des batteries géantes. L’hydroélectricité domine historiquement les énergies renouvelables avec près de 1 400 GW mondiaux installés. Elle fournit une production pilotable, essentielle à l’équilibrage des systèmes électriques. Ses émissions de cycle de vie s’établissent à 10-25 gCO₂eq/kWh sauf cas particulier des grands barrages tropicaux où la décomposition anaérobie de la biomasse submergée peut élever fortement ce chiffre.

La géothermie

La géothermie puise l’énergie thermique stockée sous la surface terrestre. La géothermie profonde (1 500 à 5 000 mètres) produit de l’électricité dans les zones à fort gradient géothermique (Islande, Italie, zones volcaniques actives). La géothermie de surface, beaucoup plus répandue mais à faible température, sert principalement au chauffage de bâtiments via des pompes à chaleur géothermiques. Les émissions directes sont très faibles (10-50 gCO₂eq/kWh selon les sites), mais certaines ressources géothermiques dégagent naturellement du CO₂ et du sulfure d’hydrogène, qu’il faut gérer.

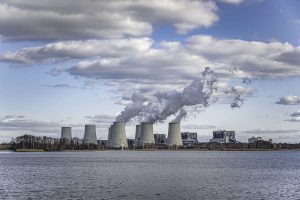

Le nucléaire

Le nucléaire produit de l’électricité en exploitant l’énergie libérée par la fission contrôlée d’atomes d’uranium 235 (ou de plutonium dans les réacteurs de 4ᵉ génération). La chaleur dégagée vaporise de l’eau qui entraîne des turbines. Aucune combustion, aucune émission atmosphérique directe en fonctionnement. Les émissions de cycle de vie sont très faibles (5-12 gCO₂eq/kWh). En France, la part du nucléaire dans la production électrique oscille entre 60 et 70 % selon les années, faisant du mix français l’un des plus décarbonés au monde. Les débats sur le nucléaire portent moins sur ses émissions — très faibles — que sur la gestion des déchets radioactifs à très longue durée de vie, les risques d’accident et le coût de construction des nouvelles installations.

Comparatif des principales sources d’énergie propre

La diversité des caractéristiques justifie l’approche par mix énergétique : aucune source seule ne remplit tous les critères (faible émission + pilotabilité + coût + absence d’impact local). Un système électrique robuste combine plusieurs technologies complémentaires — la répartition optimale restant l’objet de débats techniques, politiques et économiques dans chaque pays.

L’énergie propre est-elle vraiment propre ?

Le qualificatif « propre » mérite quelques nuances. Toute source d’énergie, y compris la plus vertueuse, mobilise des matériaux, occupe de l’espace, produit des déchets en fin de vie et exerce des impacts environnementaux mesurables. Examiner honnêtement ces impacts ne remet pas en cause la nécessité du basculement vers des énergies propres, mais précise l’effort réel qu’il suppose.

Le solaire photovoltaïque dépend de métaux et de terres rares dans les cellules et les câblages. Il occupe des surfaces importantes lorsqu’il s’installe au sol (1 à 2 hectares par mégawatt). La fabrication en Chine, dominante, mobilise un mix électrique encore majoritairement charbonnier qui pèse sur son empreinte carbone. Les modules en fin de vie sont recyclables à 85-95 % mais les filières industrielles européennes sont encore en construction.

L’éolien soulève les questions documentées d’impact sur l’avifaune, les chiroptères, et l’acceptabilité sociale des parcs terrestres. Les pales en composites (fibres de verre dans matrice époxy) posaient un défi de recyclage, en cours de résolution par les procédés pyrolyse et solvolyse. Le béton des fondations représente un poste carbone non négligeable. La dépendance aux terres rares (néodyme pour les aimants permanents) demeure un enjeu de souveraineté.

L’hydroélectricité, historiquement la plus mature des renouvelables, pose la question des écosystèmes aquatiques modifiés, du recul de la biodiversité piscicole, et, dans les zones tropicales, de l’émission de méthane par décomposition anaérobie de la biomasse submergée — impact climatique réel bien que souvent invisible dans les inventaires officiels.

La géothermie peut induire une sismicité locale (cas documentés à Bâle, Pohang en Corée) quand les opérations de stimulation hydraulique sont mal maîtrisées. Les fluides géothermiques remontés contiennent parfois des gaz dissous (CO₂, H₂S) et des sels minéraux à gérer.

Le nucléaire produit des déchets radioactifs à très longue durée de vie (plusieurs centaines de milliers d’années pour certains actinides), dont la gestion définitive par enfouissement géologique profond (Cigéo à Bure en France, Onkalo en Finlande) reste un défi technique, réglementaire et social. Les risques d’accident, bien qu’extrêmement faibles en probabilité, restent potentiellement très importants en gravité (Tchernobyl 1986, Fukushima 2011).

Aucune source n’est donc totalement exempte d’impacts environnementaux. La question n’est pas « laquelle est propre ? » mais « laquelle est la moins dommageable pour un service énergétique donné ? ». Le choix d’un mix repose sur l’arbitrage entre ces compromis plutôt que sur la recherche d’une source idéale.

Énergie propre et lutte contre le changement climatique

Le rôle de l’énergie propre dans la lutte contre le changement climatique est central. Selon les inventaires du GIEC, le secteur énergétique (production et consommation) représente environ 75 % des émissions mondiales de gaz à effet de serre, dont la majorité provient de la combustion de combustibles fossiles. La bascule vers un mix électrique majoritairement propre constitue donc le levier de décarbonation le plus structurant disponible. Chaque kilowatt-heure produit par du solaire, de l’éolien, de l’hydraulique, de la géothermie ou du nucléaire remplace un kilowatt-heure produit par du gaz ou du charbon, avec un différentiel d’émissions de 400 à 800 gCO₂eq/kWh évité.

Les trajectoires climatiques établies par le GIEC pour contenir le réchauffement sous 1,5 °C ou 2 °C convergent sur un point : la production mondiale d’électricité doit devenir quasi exclusivement bas-carbone d’ici 2050. Cette trajectoire suppose de multiplier par 3 à 6 la capacité installée des sources propres, simultanément à une réduction de 30 à 50 % de la consommation finale totale via l’efficacité énergétique et la sobriété. Pour mieux comprendre les mécanismes profonds en jeu, notre article sur les origines et les impacts du changement climatique expose les causalités scientifiques et les scénarios prospectifs.

L’énergie propre ne résout pas tout : l’électrification des usages (transports, chauffage, industrie) doit suivre la décarbonation du mix électrique. La sobriété et l’efficacité énergétique, complémentaires et souvent moins coûteuses, conservent leur rôle. Aucune technologie unique n’est une solution miracle ; c’est l’assemblage cohérent de plusieurs leviers qui permettra la transition effective.

FAQ — énergie propre

Qu’est-ce qu’une énergie propre exactement ?

Une énergie propre est une source de production d’électricité ou de chaleur qui ne libère pas ou très peu de gaz à effet de serre ni de polluants atmosphériques lors de son exploitation. Le critère central est l’absence de combustion émettant du CO₂, des oxydes d’azote ou des particules fines. Les principales sources d’énergie propre sont le solaire photovoltaïque, l’éolien, l’hydroélectricité, la géothermie et le nucléaire.

Quelle différence entre énergie propre, verte et renouvelable ?

Une énergie est renouvelable si sa ressource se reconstitue à l’échelle humaine (soleil, vent, eau, géothermie). Elle est verte si son impact environnemental global (biodiversité, usage des sols, matériaux) est faible. Elle est propre si elle n’émet pas ou peu de polluants lors de son exploitation. Ces critères se recouvrent partiellement : l’éolien et le solaire cochent les trois cases. Le nucléaire est propre et bas-carbone mais n’est pas renouvelable stricto sensu. L’hydroélectricité est renouvelable et propre mais son caractère vert dépend du contexte d’implantation.

Le nucléaire est-il une énergie propre ?

Oui au sens des émissions : la fission nucléaire ne libère pas de CO₂ ni de polluants atmosphériques lors de son fonctionnement. Les émissions de cycle de vie complet (construction, fabrication du combustible, démantèlement, gestion des déchets) s’établissent à 5-12 gCO₂eq/kWh, parmi les plus faibles de toutes les sources. Le nucléaire n’est cependant pas renouvelable (ressources finies) et pose des enjeux spécifiques liés aux déchets radioactifs à très longue durée de vie et aux risques d’accident.

L’énergie propre est-elle vraiment sans impact environnemental ?

Non, toute source d’énergie mobilise des matériaux, occupe de l’espace et produit des déchets en fin de vie. Le solaire et l’éolien dépendent de métaux stratégiques et de terres rares ; l’hydroélectricité modifie les écosystèmes aquatiques ; la géothermie peut induire une sismicité locale ; le nucléaire produit des déchets radioactifs longue durée. Les impacts restent cependant très inférieurs à ceux des énergies fossiles. La question pertinente n’est pas « quelle source est propre ? » mais « quel mix est le moins dommageable pour le service attendu ? ».

Quelle part d’énergie propre dans l’électricité française ?

Le mix électrique français figure parmi les plus décarbonés au monde, avec plus de 90 % d’électricité bas-carbone. Le nucléaire représente typiquement 60 à 70 % de la production selon les années, l’hydraulique 10 à 15 %, l’éolien 10 à 12 % (plus de 22 GW installés en 2023), le solaire 4 à 6 % (plus de 18 GW installés fin 2023). La bascule vers davantage d’énergies renouvelables variables suppose un renforcement parallèle des interconnexions européennes et des moyens de flexibilité.

L’article L’énergie propre, qu’est-ce que c’est ? est apparu en premier sur Imep CNRS.

Pourquoi ces distinctions importent dans la transition énergétique

Les catégories énergétiques ne sont pas des étiquettes neutres. Elles orientent les subventions publiques, les obligations d’achat, les garanties d’origine, les cibles climatiques nationales, les labels commerciaux proposés aux consommateurs. Un particulier qui souscrit un « contrat d’électricité verte » ne reçoit pas forcément la même énergie qu’un particulier qui souscrit un « contrat d’électricité 100 % renouvelable », ni qu’un autre qui choisit une offre « bas carbone ». Les dispositifs européens de garantie d’origine (EECS Guarantee of Origin) distinguent les différentes sources renouvelables et offrent la possibilité de couvrir sa consommation par des certificats d’origines variées. À l’échelle nationale, la Programmation pluriannuelle de l’énergie française assigne à chaque catégorie des objectifs distincts : renouvelables électriques, renouvelables thermiques, bas-carbone global.

Un consommateur, un investisseur ou un décideur public mal informé peut prendre des décisions contre-productives par simple confusion lexicale. Par exemple, la combustion du bois est renouvelable (la forêt repousse) mais pas verte au sens strict (émissions de particules fines), ni systématiquement propre si elle se fait dans des appareils anciens. Le nucléaire est bas-carbone et propre à l’usage mais pas renouvelable. L’hydroélectricité de grand barrage est renouvelable et propre mais son bilan vert dépend fortement du contexte tropical d’implantation. Ces nuances ne sont pas des subtilités de spécialistes : elles orientent l’avenir énergétique commun.

L’énergie renouvelable : la ressource se reconstitue

Le critère d’une énergie renouvelable est purement physique : la ressource primaire exploitée doit se reconstituer à une échelle de temps humaine, c’est-à-dire compatible avec nos horizons d’utilisation (années, décennies, siècles). Le soleil, le vent, la chute d’eau, la croissance végétale, la chaleur géothermique répondent à ce critère. Les combustibles fossiles (charbon, pétrole, gaz naturel), produits par des processus géologiques étalés sur des millions d’années, ne s’y reconstituent pas à notre échelle : ils sont donc non renouvelables.

La directive européenne 2018/2001 dite RED II (révisée en RED III en 2023) définit précisément les sources renouvelables pour l’Union européenne et fixe les cibles nationales de déploiement. Elle inclut : énergie éolienne, énergie solaire (photovoltaïque et thermique), énergie aérothermique, géothermique, hydrothermique, énergie des océans (marémotrice, houlomotrice, thermique), hydroélectrique, biomasse solide et liquide, biogaz, biométhane et gaz de décharge. Les combustibles fossiles traditionnels et le nucléaire n’y figurent pas.

Six familles dominent aujourd’hui les renouvelables dans le mix mondial. L’éolien, dont la capacité mondiale a dépassé 1 000 GW en 2023, compte parmi les plus prometteuses pour les décennies à venir. Le solaire, à la croissance encore plus rapide, couvre désormais 5-6 % de l’électricité mondiale et progresse en double-digit annuel. L’hydroélectricité, filière historique, reste la plus importante en volume absolu avec près de 1 400 GW installés mondialement, fournissant environ 15 % de l’électricité mondiale. La géothermie, plus géographiquement concentrée, joue un rôle significatif en Islande, Nouvelle-Zélande, Italie, Indonésie, Kenya et sur la côte ouest des États-Unis. La biomasse (bois, déchets agricoles, biogaz) représente une part importante de l’énergie thermique renouvelable, notamment pour le chauffage domestique. Les énergies marines (marémotrice, houlomotrice, courants) restent très minoritaires mais porteuses d’un potentiel à long terme, comme détaillé dans notre article sur les principales formes d’énergie renouvelable disponibles.

L’énergie verte : un impact environnemental global faible

Le qualificatif « vert » est plus exigeant que « renouvelable ». Il intègre non seulement la nature renouvelable de la ressource mais aussi l’ensemble des impacts environnementaux du mode de production : émissions de gaz à effet de serre, rejets de polluants atmosphériques, usage des sols, impacts sur la biodiversité, consommation d’eau, gestion des matériaux en fin de vie. Une énergie est dite verte lorsque ces impacts cumulés restent faibles par rapport aux alternatives existantes.

Cette définition plus large explique pourquoi toutes les énergies renouvelables ne sont pas nécessairement vertes. La combustion du bois est un exemple classique : la forêt est renouvelable, mais la combustion émet des particules fines, des oxydes d’azote et de carbone, qui altèrent la qualité de l’air urbain. Les études de l’ADEME et de Santé publique France documentent l’impact sanitaire du chauffage au bois mal maîtrisé, premier émetteur domestique de particules fines en France. Une énergie peut donc être renouvelable sans être verte si elle a des impacts locaux sérieux.

Les grands barrages hydroélectriques illustrent une autre nuance : renouvelables et quasi sans émission directe, ils peuvent modifier profondément les écosystèmes aquatiques en amont et en aval, noyer des vallées entières, interrompre les migrations piscicoles. Un petit hydraulique de haute montagne sans perturbation majeure est typiquement vert ; un grand barrage tropical qui submerge des forêts et relargue du méthane par décomposition anaérobie l’est beaucoup moins. Le caractère vert dépend donc du contexte d’implantation, pas seulement de la technologie.

À l’inverse, l’éolien et le solaire cumulent les qualifications — renouvelables et verts — avec des nuances liées aux matériaux (terres rares, métaux critiques, énergie grise de fabrication), qui restent modestes face aux alternatives fossiles.

L’énergie durable : une soutenabilité dans le temps

Le concept d’énergie durable porte sur la capacité à mobiliser une source sur le long terme sans épuiser la ressource ni compromettre les écosystèmes ni les équilibres sociaux. Il s’apparente aux principes de développement durable élaborés dans le rapport Brundtland de 1987 : « répondre aux besoins du présent sans compromettre la capacité des générations futures à répondre aux leurs ».

Une énergie durable est par définition renouvelable (sans quoi elle s’épuise), mais toutes les énergies renouvelables ne sont pas durables si leur exploitation dégrade l’environnement ou les ressources. La biomasse forestière exploitée au-delà du rythme de renouvellement des forêts n’est pas durable. L’hydroélectricité qui détruit les ressources halieutiques dont dépendent des populations riveraines n’est pas durable. L’énergie solaire ou éolienne, dont la ressource est inépuisable à notre échelle et dont l’exploitation n’épuise pas le capital naturel, représentent les archétypes de l’énergie durable.

Le Programme des Nations Unies pour l’environnement et l’Agence internationale de l’énergie emploient fréquemment le terme pour désigner l’ensemble des stratégies énergétiques compatibles avec les limites planétaires et les Objectifs de développement durable (ODD). Cette acception plus systémique dépasse le strict critère technique pour intégrer les dimensions sociale, économique et écosystémique.

L’énergie propre : peu d’émissions à l’exploitation

L’énergie propre se définit principalement par ses émissions — ou plutôt par l’absence d’émissions — lors de son exploitation. Le critère central est l’absence de combustion émettant du dioxyde de carbone, des oxydes d’azote, des oxydes de soufre ou des particules fines. Le solaire photovoltaïque, l’éolien, l’hydroélectrique, la géothermie et le nucléaire répondent à ce critère : ils produisent de l’électricité sans brûler de combustible et sans émettre de polluants atmosphériques directs. Notre dossier dédié à l’énergie propre approfondit cette catégorie et ses limites pratiques.

Le terme « propre » recouvre largement la notion scientifique de bas-carbone, utilisée dans la littérature climatique internationale. Le GIEC emploie un seuil indicatif d’environ 100 gCO₂eq/kWh pour qualifier une source de bas-carbone. Sous ce seuil figurent l’éolien (7-13 g), le nucléaire (5-12 g), l’hydroélectrique (10-25 g) et le solaire photovoltaïque (40-60 g, variable selon le lieu de fabrication des panneaux). Au-dessus, on trouve la biomasse à combustion (70-120 g selon la pratique forestière), le gaz naturel (400-500 g) et le charbon (820 g et plus).

L’énergie propre ne garantit pas qu’une source soit renouvelable : le nucléaire est propre mais non renouvelable. Elle ne garantit pas non plus qu’elle soit verte : une centrale nucléaire a des enjeux de déchets radioactifs, d’extraction d’uranium et de risque d’accident qui ne figurent pas dans le critère purement émissif.

L’énergie alternative : hors sources fossiles traditionnelles

L’expression « énergie alternative » est à la fois populaire et moins précise. Historiquement, elle désignait toute source différente des combustibles fossiles conventionnels dominants au XXᵉ siècle (charbon, pétrole, gaz). Sont alternatives à ce titre toutes les renouvelables mais aussi le nucléaire, la biomasse, la géothermie. Cette définition par contraste est utile pour désigner globalement les voies de sortie du mix fossile, sans présager du caractère spécifiquement vert, durable ou propre de chacune.

Certaines acceptions plus récentes réservent le terme aux énergies qui combinent plusieurs qualités (renouvelable + peu émissive + faible impact) et excluent la biomasse à combustion ou l’hydroélectricité à grande échelle. Cette imprécision explique pourquoi le terme « alternative » se prête moins bien à un usage réglementaire ou scientifique rigoureux que les catégories précédentes. Les travaux de Mediachimie sur les énergies alternatives rassemblent une documentation pédagogique sur cette catégorie hétérogène.

Tableau de synthèse des concepts

La lecture de ce tableau clarifie immédiatement les recouvrements et les exclusions. Une source de référence pour la transition énergétique coche idéalement plusieurs cases : renouvelable, verte, durable et propre. L’éolien et le solaire photovoltaïque cochent les quatre. Le nucléaire coche propre et alternative mais pas renouvelable. La biomasse à combustion coche renouvelable et alternative mais pas nécessairement verte ni propre.

Classement des principales sources d’énergie

Le tableau suivant applique les cinq catégories aux sources d’énergie les plus courantes, pour visualiser d’un coup d’œil leur position dans l’écosystème conceptuel.

Le solaire photovoltaïque, l’éolien, le petit hydraulique, la géothermie et les énergies marines cumulent toutes les qualifications : ce sont les sources idéales d’un point de vue de la transition. Le nucléaire, souvent débattu, coche propre et alternative mais sort du cadre des énergies renouvelables stricto sensu. La biomasse à combustion occupe une position ambiguë : renouvelable oui, verte non, durable selon les pratiques forestières.

Les consommateurs face au vocabulaire

Pour un particulier qui souhaite agir, plusieurs choix pratiques découlent de cette clarification. La souscription d’un contrat d’électricité « verte » en France implique l’achat de garanties d’origine (GO) attestant qu’un volume équivalent à la consommation du client a été injecté par une source renouvelable sur le réseau européen. Le niveau d’exigence varie selon les offres : certaines se contentent de GO standards, d’autres (labels VertVolt de l’ADEME) exigent une traçabilité plus fine et une contribution à de nouvelles installations renouvelables françaises.

Les choix d’équipements suivent la même logique. Installer des panneaux photovoltaïques contribue concrètement au déploiement d’une énergie cochant toutes les cases. Le chauffage au bois avec un poêle labellisé Flamme Verte 7 étoiles optimise les émissions de particules par rapport aux vieux appareils, sans les éliminer complètement : l’énergie reste renouvelable mais son caractère vert dépend de la qualité de l’installation et du bois utilisé. Pour approfondir ces questions en lien direct avec les enjeux climatiques, notre article sur les origines et les impacts du changement climatique rappelle le cadre scientifique qui donne sens à ces choix. Enfin, les articles plus techniques sur l’énergie éolienne durable et sur l’efficacité et la performance de l’énergie solaire complètent ce panorama lexical par des approfondissements concrets sur les deux sources renouvelables les plus déployées.

FAQ — concepts énergétiques

Quelle différence entre énergie renouvelable et énergie verte ?

Une énergie est renouvelable si sa ressource se reconstitue à l’échelle humaine (soleil, vent, eau, biomasse, géothermie). Elle est verte si son impact environnemental global (émissions, biodiversité, usage des sols) reste faible. Toutes les énergies vertes sont renouvelables, mais toutes les renouvelables ne sont pas vertes : la combustion du bois est renouvelable mais émet des particules fines ; un grand barrage hydroélectrique tropical peut avoir des impacts écologiques importants qui nuancent son caractère vert.

Le nucléaire est-il une énergie verte ?

La question est débattue. Le nucléaire est indiscutablement propre au sens des émissions (5-12 gCO₂eq/kWh sur le cycle de vie) et alternative aux fossiles. Il n’est pas renouvelable (l’uranium est une ressource finie, même si les réserves couvrent plusieurs siècles au rythme actuel). Son caractère vert dépend du critère : faible empreinte carbone et faible emprise au sol plaident en sa faveur ; déchets radioactifs longue durée, risque d’accident et extraction d’uranium posent questions. La taxonomie européenne a classé certaines activités nucléaires comme durables sous conditions strictes en 2022.

Qu’est-ce qu’une énergie bas-carbone exactement ?

Une énergie est dite bas-carbone lorsque ses émissions de gaz à effet de serre sur le cycle de vie complet (fabrication, exploitation, démantèlement) restent très inférieures à celles des fossiles. Le GIEC utilise un seuil indicatif d’environ 100 gCO₂eq/kWh. Sous ce seuil figurent l’éolien (7-13 g), le nucléaire (5-12 g), l’hydroélectrique (10-25 g) et le solaire photovoltaïque (40-60 g). Au-dessus se trouvent la biomasse à combustion (70-120 g), le gaz naturel (400-500 g) et le charbon (plus de 820 g).

Qu’est-ce qu’une énergie alternative ?

L’expression désigne historiquement toute source d’énergie différente des combustibles fossiles conventionnels dominants au XXᵉ siècle (charbon, pétrole, gaz). Elle englobe donc toutes les énergies renouvelables, mais aussi le nucléaire, la biomasse à combustion et la géothermie. Cette définition par contraste, moins rigoureuse que les notions scientifiques de renouvelable ou de bas-carbone, explique pourquoi le terme est moins utilisé dans les réglementations formelles, qui lui préfèrent des catégories plus précises.

Que signifie souscrire un contrat d’électricité verte ?

Souscrire un contrat d’électricité verte en France implique que votre fournisseur achète des garanties d’origine (GO) attestant qu’un volume d’électricité équivalent à votre consommation a été injecté sur le réseau européen par une source renouvelable. Le niveau d’exigence varie selon les offres : les contrats standards se contentent de GO basiques ; les offres labellisées VertVolt de l’ADEME exigent une traçabilité plus fine et, au niveau supérieur, une contribution effective au développement de nouvelles installations renouvelables françaises.

L’article Mieux comprendre les concepts d’énergie renouvelable, d’énergie verte et autres est apparu en premier sur Imep CNRS.
